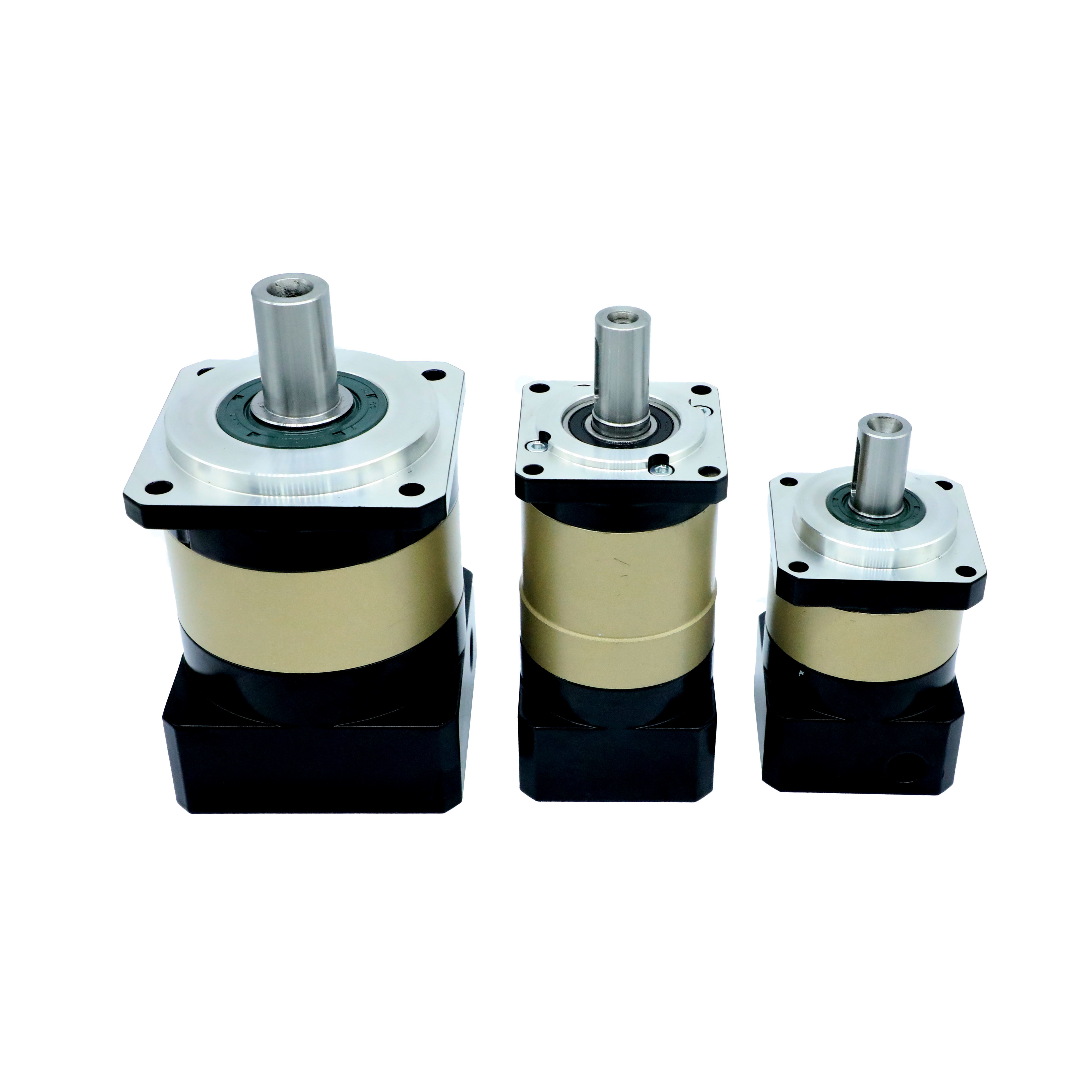

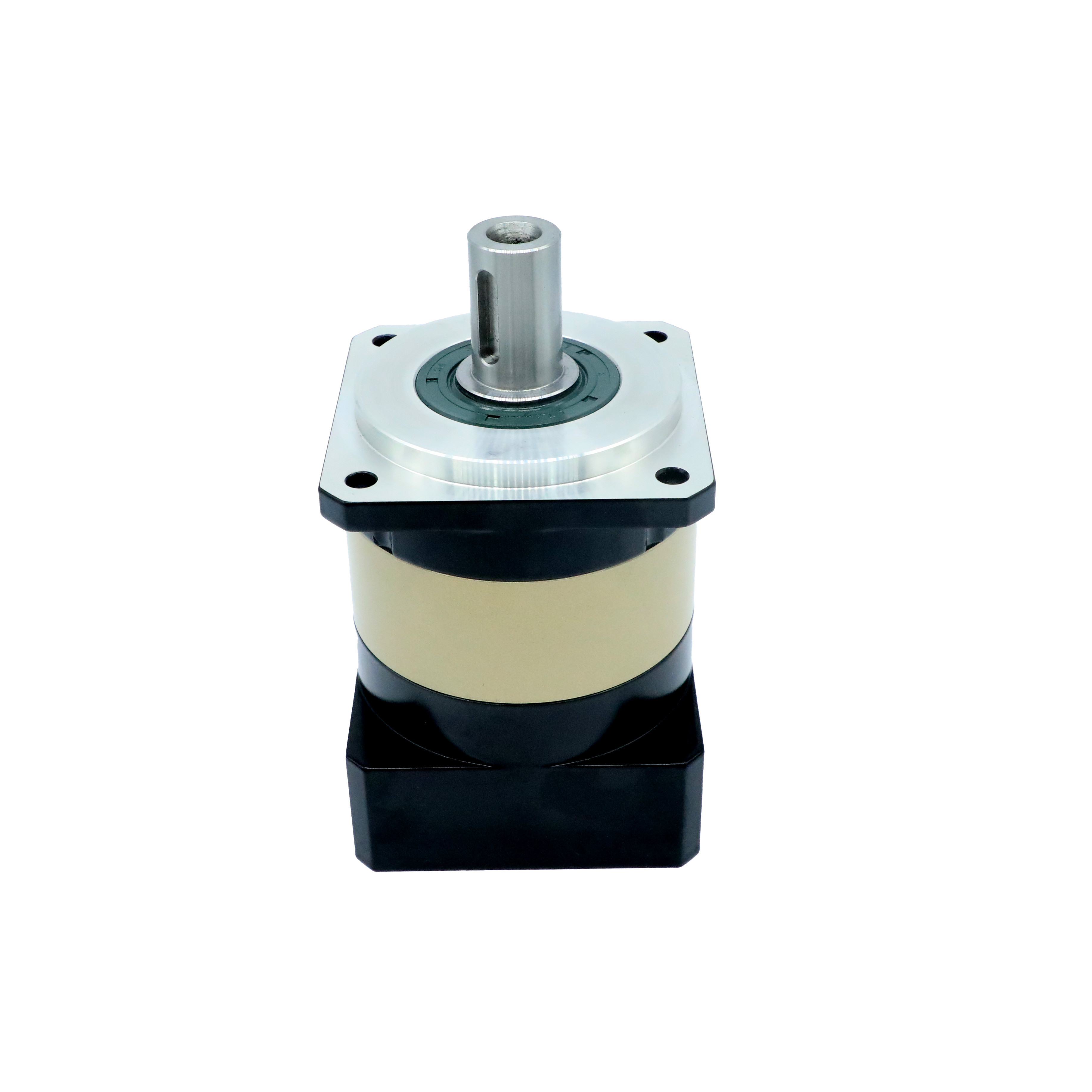

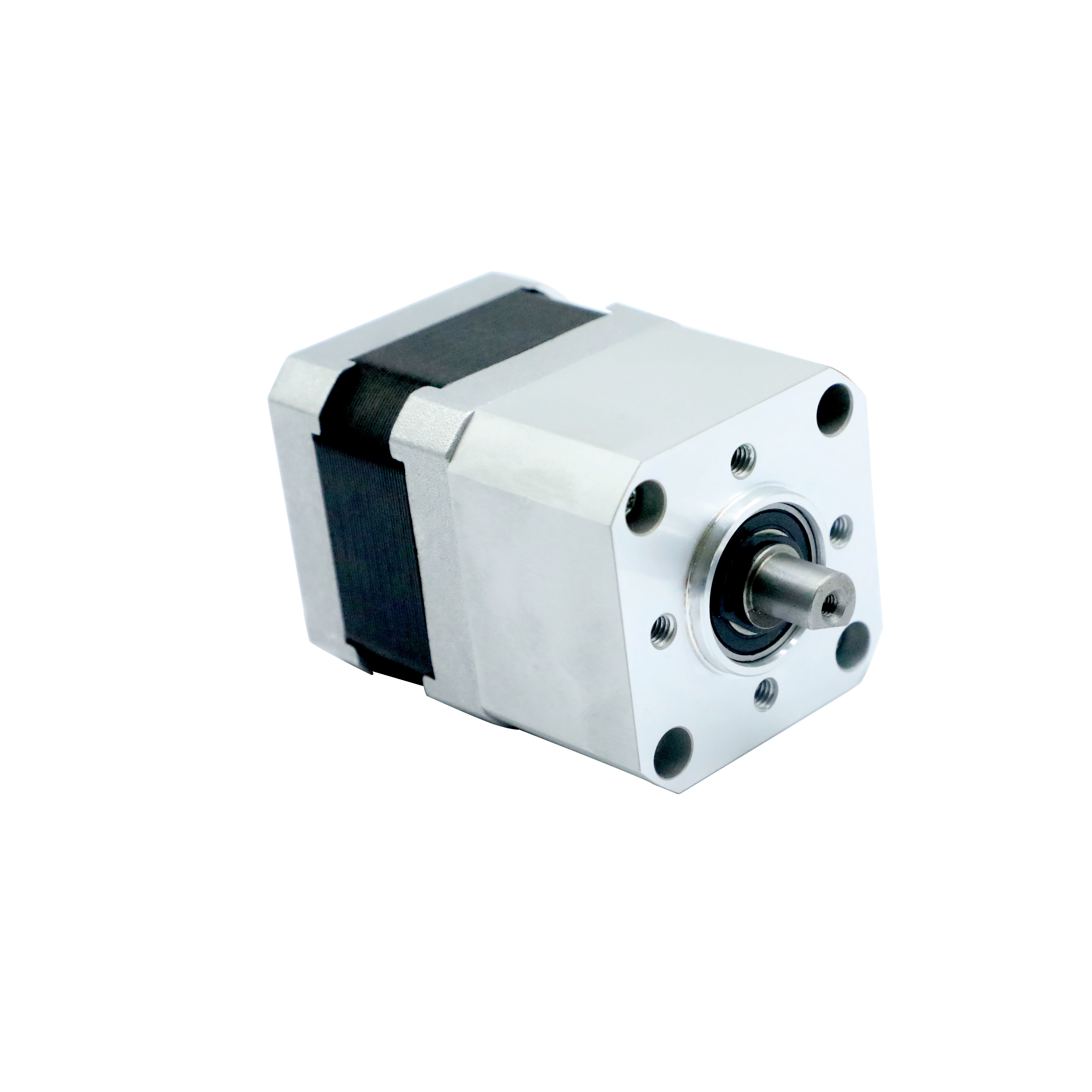

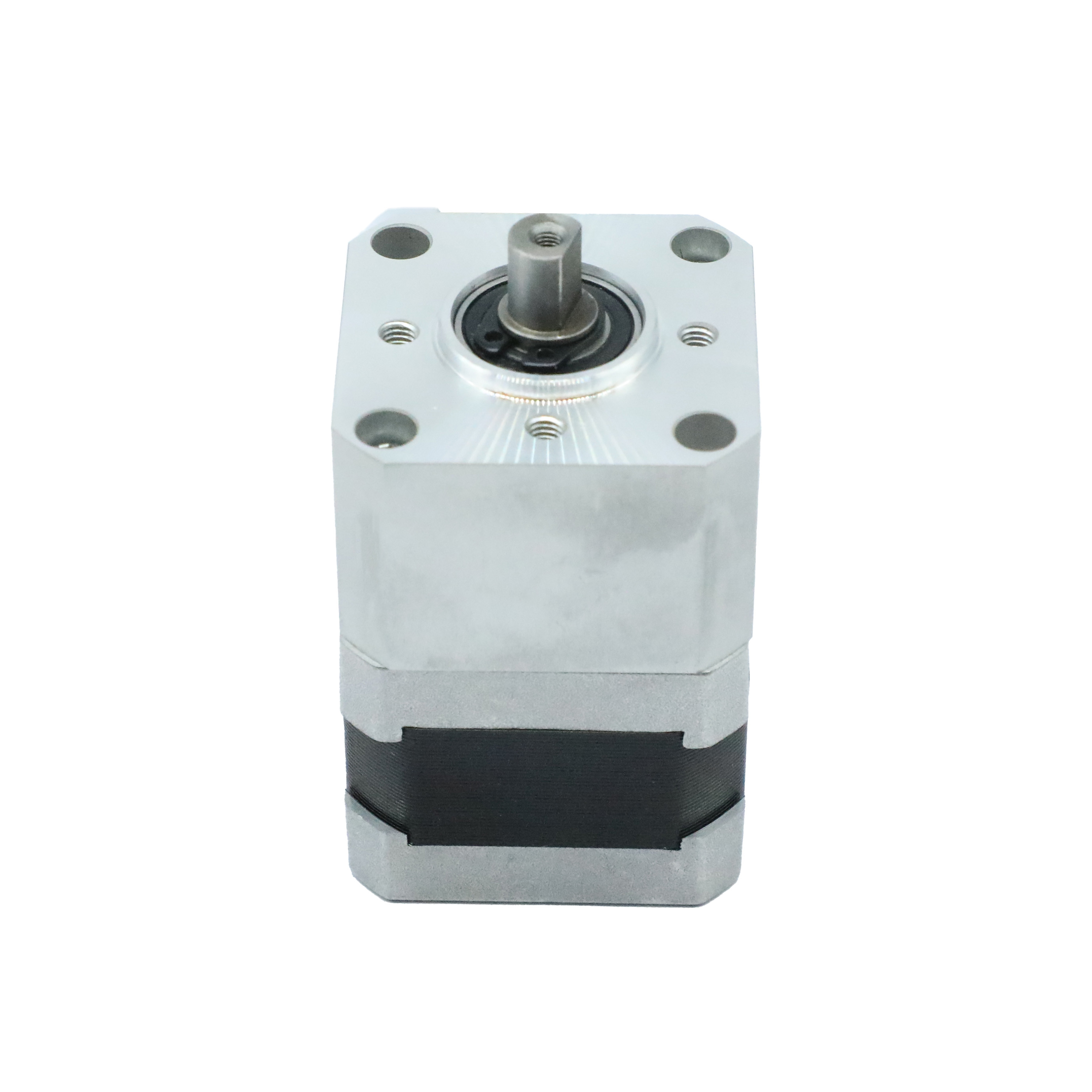

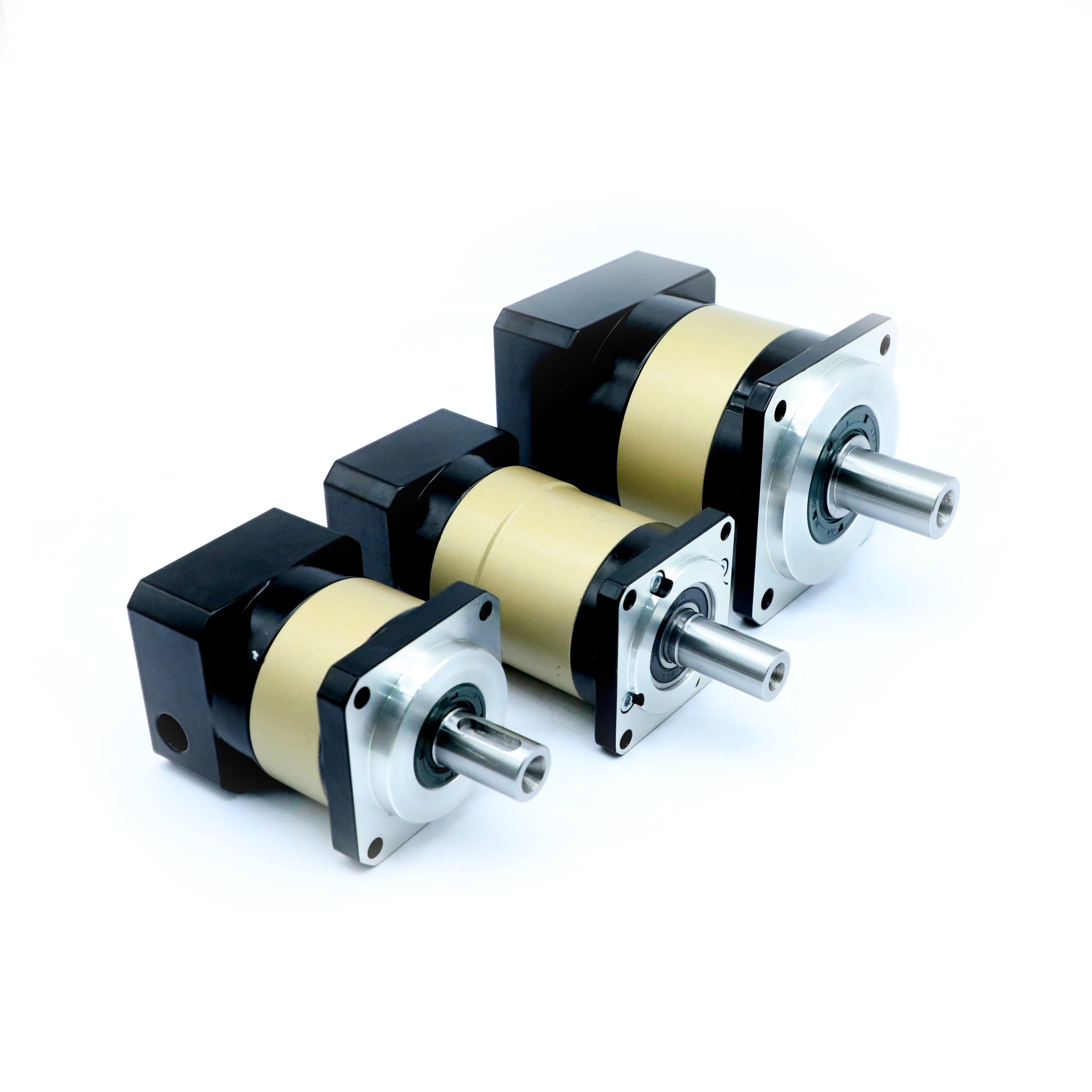

NEMA 17 TB42 Gearbox Reduktor Planet Efisien dengan Kurang dari 5 Arcmin Backlash

Unduh lembar data dari:TB Gearbox presisi tinggi.pdf

Deskripsi produk:

Planetary Reducer Gearbox kami dirancang untuk memberikan efisiensi dan keandalan maksimal dengan kebisingan dan getaran rendah.mobil, kapal, dan pertanian. gearbox ini dilengkapi dengan gigi presisi tinggi dan mampu memberikan reaksi mundur kurang dari 5 arcmin.dan tingkat getaran kurang dari 5 mm/sKotak gigi dapat didinginkan dengan pendinginan udara atau pendinginan minyak, tergantung pada aplikasi spesifik.

Planetary Reducer Gearbox kami dirancang untuk memberikan kinerja tinggi dan daya tahan.Ini terbuat dari bahan-bahan berkualitas tinggi dan menjalani tes kontrol kualitas yang ketat untuk memastikan kinerja yang dapat diandalkan dan konsistenKotak gigi ini cocok untuk berbagai aplikasi dan mudah dipasang dan dirawat.



Fitur:

• Nama produk:Kotak Gir Pengurangan Planet
• Efisiensi:Hingga 97%
• Tingkat kebisingan:Kurang dari 65dB
• Suhu:-10°C~+90°C
• Torsi output:Hingga 588N.m
• Umurnya:15000(S1), 30000(S5)



Parameter teknis:

Spesifikasi
SPEC			Tahap		Rasio	TB042		TB060		TB090		TB115		TB142
						TE050		TE070		TE090		TE120		TE150
Torsi output nominal. T2n(N-M)			1		3	18		42		117		187		351
					4	16		45		126		261		516
					5	16		48		141		311		588
					7(8) *	15		45		117		277		539
					10	12		36		114		242		505
			2		15	18		42		117		187		351
					20	16		45		126		261		516
					25	16		48		141		311		588
					30	18		42		117		187		351
					35	16		48		141		311		588
					40	16		45		126		261		516
					50	16		48		141		311		588
					70	15		45		117		277		539
					100	12		36		114		242		505
Torsi Emergency Stop T2not (N-M)			1,2		3 ~ 100	3 kali dariTorsi output nominal
Kecepatan input rata-rata	rpm		1,2		3 ~ 100	3,000		3,000		3,000		2,000		2,000
Max.Input Kecepatan n	rpm		1,2		3 ~ 100	5,000		5,000		5,000		4,000		3,000
Masa pakai **	hr		1,2		3 ~ 100	15000(S1),30000(S5)
Temp Operasi	°C		1,2		3 ~ 100	-10°C~+90°C
Perlindungan			1,2		3 ~ 100	IP65
Penggilingan			1,2		3 ~ 100	Lemak sintetis
Posisi pemasangan			1,2		3 ~ 100	Sebarang arah
Kebisingan Berjalan	dB ((2)		1,2		3 ~ 100	¢60		¢60		¢63		¢63		₹ 65
Efisiensi	%		1		3 ~ 10	97%
			2		15 ~ 100	95%



Gambar Mekanis:







Aplikasi:

Hetai TB42 Planetary Reducer Gearbox adalah gearbox presisi tinggi dan tahan lama yang dirancang untuk memenuhi tuntutan berbagai aplikasi.TB42 memiliki konstruksi bahan baja yang kuat dan cocok untuk kecepatan input 3000-5000rpmIni memiliki reaksi yang mengesankan kurang dari 5 arcmin yang memungkinkan kontrol yang tepat dan gerakan.TB42 tersedia dalam kisaran rasio dari 3 sampai 100 dan dapat didinginkan menggunakan udara atau pendinginan minyak. Ini disertifikasi dengan kedua CE dan ISO dan jumlah pesanan minimum 50. TB42 adalah pilihan yang ideal untuk berbagai aplikasi, termasuk otomatisasi industri, robotika, teknologi medis,bidang kedirgantaraan, dan lebih.



Pengaturan:

Kotak Gir Pengurangan Planet
Nama merek:Hetai
Nomor model:TB42
Tempat Asal:Changzhou
Sertifikasi:ISO CE
Jumlah pesanan minimum:50
Rasio:3-100
Kecepatan input:3000-5000 rpm
Torsi output:Hingga 588N.m
Metode pendinginan:Pendingin udara, pendingin minyak
Bahan:Baja
Hal-hal penting:Planetary Reducer Gearbox kami adalah solusi yang dapat diandalkan dan kuat untuk aplikasi industri.Ini terbuat dari baja dan tersedia dengan metode pendinginan udara dan pendinginan minyak. Ini CE dan ISO bersertifikat dan memiliki jumlah pesanan minimum 50.

Dukungan dan Layanan:

1. 24/7 dukungan teknis online

2- Saran ahli tentang pemilihan produk dan aplikasi

3. Penanganan masalah dan pemeliharaan di tempat

4. Layanan perbaikan dan perbaikan komprehensif

5Pelatihan dan pendidikan teknis

6. Desain dan pengembangan yang disesuaikan dengan OEM



Pengaturan:

Komponen motor mana yang dapat disesuaikan?

Bagian kustom tambahan termasuk: poros kustom, poros standar, poros kunci, poros potong D, poros berujung, dll.



1 Poros khusus

2 Flange khusus, termasuk bentuk flange dan lubang pemasangan flange

3 Kinerja yang disesuaikan

4 Peringkat IP khusus

5 Kelas isolasi khusus

6 Kabel khusus

7 Konektor khusus

8 Encoder khusus

9 Penggerak dan rem terintegrasi khusus
