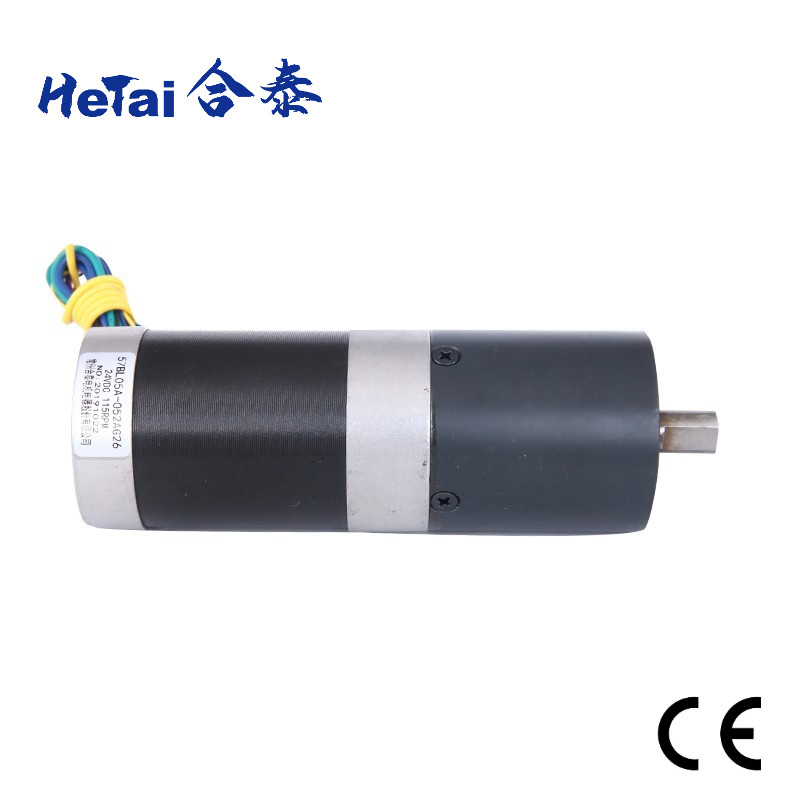

Low Noise Nema 23 Motor Brushless Geared 24 V Dapat Disesuaikan

  • Low Noise Nema 23 Brushless Geared Motor 24 V Customizable
  • Low Noise Nema 23 Brushless Geared Motor 24 V Customizable
  • Low Noise Nema 23 Brushless Geared Motor 24 V Customizable
Tempat asal Cina
Nama merek Hetai
Sertifikasi CE ROHS ISO
Nomor model 57BL05A-052AG26
Kuantitas min Order 50
Harga USD
Kemasan rincian Karton dengan Kotak Busa Dalam, Pallet
Waktu pengiriman 28-31
Syarat-syarat pembayaran L/C, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan 5000 pcs/bulan

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama Produk Motor Tanpa Kuas Gearbox Tegangan nominal 24 V
Nilai Kecepatan 115± 10% RPM Nilai Torsi 6.1 Nm
Kecepatan tanpa beban 4500±10% Rpm Perlawanan 0,35 OHMS
Tanpa -beban Saat Ini 1 Ampere Resistansi Isolasi 100MΩ Min.500VC DC
Jenis berliku bintang Kekuatan Dielektrik 500V AC 1 menit
Sertifikasi CE ROHS ISO Kelas Isolasi B
Cahaya Tinggi

Nema 23 Brushless Geared Motor

,

Brushless Geared Motor 24V

,

Low Noise Brushless Geared Motor
Tinggalkan pesan
Deskripsi Produk

Nema Kebisingan Rendah 23 24 V 57BL05A-052AG26 Motor Brushless Geard yang Dapat Disesuaikan



Tim insinyur kami memiliki pengalaman puluhan tahun dalam merancang dan membuat roda gigi Stepper, Brushless, dan Worm.Ini memastikan desain motor roda gigi yang optimal untuk banyak aplikasi motor roda gigi.



motor Gearbox Brushless Motor dianggap sebagai motor performa tinggi yang mampu memberikan torsi dalam jumlah besar pada rentang kecepatan yang luas (500 – 15.000 RPM).Sesuai permintaan pelanggan, motor ini dapat digulung agar sesuai dengan kebutuhan tegangan, arus, dan kecepatan tertentu.Opsi lainnya termasuk pemasangan kabel, konektor, dan berbagai konfigurasi poros. Hal ini menciptakan motor roda gigi kompak yang merupakan pilihan tepat untuk aplikasi di mana torsi tinggi dan ruang penting.



Spesifikasi Listrik:



    Model
Bagian Motor   57BL05A-052AG26
Perlawanan OHMS 0,35
Tegangan Nominal VDC 24
Kecepatan tanpa beban Rpm 4500±10%
Arus Tanpa Beban apm 1
Nilai Kecepatan Rpm 3000± 200
Nilai Torsi Nm 0.33
Konstanta torsi Nm/A 0,062
Kembalikan konstanta EMF V/kRPM 6.5
SPESIFIKASI MOTOR DENGAN PLANETARY GEAR
Nilai Torsi Nm 6.1
Nilai Kecepatan Rpm 115± 10%
Perbandingan   26: 1



*Produk dapat disesuaikan dengan permintaan khusus.



Diagram pengkabelan



FUNGSI WARNA
+5V MERAH







UL1007 26AWG




Aula A KUNING
Aula B HIJAU
Aula C BIRU
GND HITAM
FASE A KUNING





UL1015 20AWG


FASE B HIJAU
FASE C BIRU



Dimensi Mekanik



Low Noise Nema 23 Motor Brushless Geared 24 V Dapat Disesuaikan 0

Gearbox Planet 56mm



Bahan perumahan Bantalan pada keluaran Beban radial (10mm dari flensa) N Beban aksial poros (N) Gaya tekan pas poros maks (N) Putar poros radial (mm) Putar dorong poros (mm) Serangan balik tanpa beban (°)
Metalurgi Serbuk Bantalan bola 450 200 1000 0.03 0.1 1,5





Jumlah Kereta Gearbox

 1 2
Rasio Pengurangan



1/6



 1/15,1/18,1/26,1/47,1/66
Panjang (mm)



41.3



 59.6
Berat (g)



491.0



 700.0


Dimensi Mekanik



Low Noise Nema 23 Motor Brushless Geared 24 V Dapat Disesuaikan 1



Rasio Gearbox lainnya



NEMA 23 BRUSHLESS MOTOR DAPAT COCOK DENGAN GEARBOX BERIKUT



Gearbox Planet 36mm
rasio pengurangan Beban yang diijinkan sesaat (Nm) Panjang (mm) Jumlah kereta gir
1/4 1.0 24.8 1
1/5
1/16 3.5 32.4 2
1/20
1/25
1/53 7.5 41.9 3
1/62
1/76
1/94
1/117



Gearbox Planet 42mm
rasio pengurangan Beban yang diijinkan sesaat (Nm) Panjang (mm) Jumlah kereta gir
1/4 3.0 32.5 1
1/6
1/15 12 46.3 2
1/18
1/25
1/36
1/54 25 60.1 3
1/65
1/90
1/112
1/155
1/216 30 60.1 3



Jumlah Kereta Gigi



Drive Utama Low Noise Nema 23 Motor Brushless Geared 24 V Dapat Disesuaikan 2 Low Noise Nema 23 Motor Brushless Geared 24 V Dapat Disesuaikan 3
Drive Sekunder Low Noise Nema 23 Motor Brushless Geared 24 V Dapat Disesuaikan 4 Low Noise Nema 23 Motor Brushless Geared 24 V Dapat Disesuaikan 5
Transmisi tiga tahap Low Noise Nema 23 Motor Brushless Geared 24 V Dapat Disesuaikan 6 Low Noise Nema 23 Motor Brushless Geared 24 V Dapat Disesuaikan 7





Sertifikat

Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 9 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 10 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 11

Laporan ROHS motor stepper

Tanggal: 09 Juni 2021

Laporan BLDC Motor ROHS

Tanggal: 09 Juni 2021

 Sertifikat CE
Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 12 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 13
IATF 16949: 2016
Berlaku hingga: 02 Juni 2024
ISO 9001: 2015
Berlaku hingga: 02 Juni 2024

BPemeriksaan Akhir Motor tanpa terburu-buru

Low Noise Nema 23 Motor Brushless Geared 24 V Dapat Disesuaikan 13
Ukur Panjang Motor Ukur Panjang Poros UkurLingkaran Ouler
Low Noise Nema 23 Motor Brushless Geared 24 V Dapat Disesuaikan 14
Ukur Lubang SekrupJarak Ukur Panjang Kawat Ukur Panjang PVC
Low Noise Nema 23 Motor Brushless Geared 24 V Dapat Disesuaikan 15
Uji Perlawanan Mendengarkan Uji kecepatannya

Paket & Pengiriman

Low Noise Nema 23 Motor Brushless Geared 24 V Dapat Disesuaikan 16

Low Noise Nema 23 Motor Brushless Geared 24 V Dapat Disesuaikan 17



FAQ



1. Apakah Anda pabrik?

Ya, kami adalah pabrik.Nama merek kami Hetai adalah produsen motor mikro terkenal selama lebih dari 20 tahun di
Cina.Produk utama termasuk motor stepper hybrid, motor DC brushless, motor servo dan gearbox planet.

2. Apakah Anda memiliki info kontak lainnya?
Ya, silakan email kami: info@ht-motor.com 3. Bagaimana kami bisa mendapatkan katalog Anda?
Silakan kunjungi situs web di bawah ini untuk mengunduhnya: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

3. Dapatkah saya menguji sampel?
Ya, sampel dan pengiriman dikenakan biaya.

4. Bisakah saya mendapatkan produk yang Disesuaikan?
Tentu, semua produk dapat disesuaikan berdasarkan permintaan khusus.

5. Bagaimana Anda mengirimkan barang?
Kami biasanya mengirimkan barang dengan Express (DHL/UPS/FEDEX/TNT), melalui laut dan udara, juga menerima freight forwarder.

6. Apa syarat pembayarannya?
T/T (transfer bank), Paypal (biaya paypal 0,5%), pesanan jaminan ALIBABA menerima

7. Apakah ini harga akhir Anda?Bolehkah saya mendapatkan diskon?
Harga kami adalah harga pabrik.Jika Anda memiliki jumlah besar, kita bisa bernegosiasi tentang diskon.

8. Apa Garansi untuk produk Anda?
Garansi kami adalah selama satu tahun.Jika ada masalah kualitas yang terjadi di pihak kami selama periode ini, kami akan menanggung biaya pengiriman dan penggantian.harap dicatat kerusakan yang disebabkan oleh penggunaan produk yang tidak benar tidak tercakup oleh garansi.
