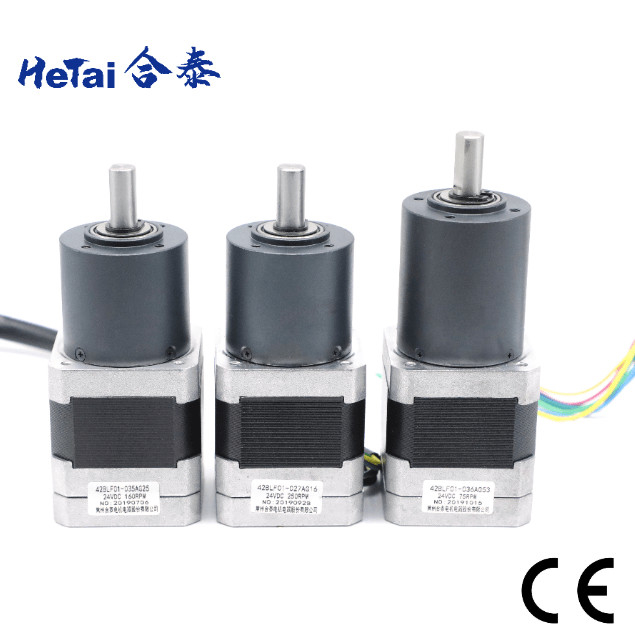

Planetary Gearbox Brushless Motor 24v 0.8A Nema 17 42mm

Planetary Gearbox Brushless Motor 24v 0.8A Nema 17 42mm

Nama Merek:	Hetai
Nomor Model:	42BLF01-027AG16
Jumlah Pesanan Minimum:	50
harga:	USD
Waktu Pengiriman:	28-31
Ketentuan Pembayaran:	L/C, D/P, T/T, Western Union, MoneyGram

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Sertifikasi:

CE ROHS ISO

Nama Produk:

Motor gearbox tanpa sikat

Jenis berliku:

bintang

Tegangan nominal:

Perlawanan:

2.2 OHMS

Kecepatan tanpa beban:

5000± 10% RPM

Arus Tanpa Beban:

0.8 Apm Maks

Suhu Sekitar:

-20℃~+50

Resistansi Isolasi:

100MΩ Min.500VC DC

Kekuatan Dielektrik:

600VAC 1 menit

Sudut efek hall:

120 ° Sudut listrik

Tingkat perlindungan:

sertifikasi:

CE ROHS ISO

Kemasan rincian:

Karton dengan Kotak Busa Dalam, Pallet

Menyediakan kemampuan:

5000 pcs/bulan

Menyoroti:

Planetary Gearbox Brushless Motor 24v

Planetary Gearbox Brushless Motor 42mm

0.8A Gearbox Brushless Motor

Deskripsi produk

Gearbox Brushless Motor 24v 0.8A Nema 17 42mm 42BLF01-027AG16 Dengan Planetary Gearbox

Hetai mengirimkan produknya ke Amerika Serikat, Eropa, Asia Tenggara dan seluruh China.Produk ini diterapkan dalam robot, mesin pengepakan, mesin tekstil, instrumen medis, mesin cetak, peralatan logistik cerdas...

Motor roda gigi planet meniru sistem rotasi planet;poros input menggerakkan roda gigi matahari, juga dikenal sebagai roda gigi matahari, yang kemudian memutar roda gigi di sekitarnya, juga dikenal sebagai roda gigi planet.Biasanya, roda gigi planet digunakan sebagai peredam.Mereka digunakan untuk memperlambat motor dan meningkatkan torsi.Torsi adalah daya kerja mesin.

Spesifikasi Listrik Motor Brushless Gearbox Nema 17

Bagian Motor
Pembuatan Model		42BLF01-027AG16
Nilai Daya Keluaran	W	26
Perlawanan	OHMS	2.2
Tegangan Nominal	VDC	24
Tanpa Kecepatan Beban	RPM	5000± 10%
Tidak Ada Arus Beban	Amplifier Maks	0.8
Nilai Kecepatan	Rpm	4000± 10%
Nilai Torsi	Nm	0,063
Torsi Puncak	Nm	0.12
Konstanta torsi	Nm/A	0,042
Kembalikan konstanta EMF	V/kRPM	4.4
SPESIFIKASI DENGAN PLANETARY GEAR
Dinilaitorsi	Nm	0,7
Nilai Kecepatan	Rpm	250± 10%
PERBANDINGAN		16:1

*Produk dapat disesuaikan dengan permintaan khusus.

Diagram pengkabelan

FUNGSI	WARNA
+5V	MERAH	UL1007 26AWG
Aula A	KUNING
HALLB	HIJAU
HALLC	BIRU
GND	HITAM
FASE A	KUNING	UL3265 22AWG
FASE B	HIJAU
FASE C	BIRU

Dimensi Mekanik

Planetary Gearbox Brushless Motor 24v 0.8A Nema 17 42mm 0

Spesifikasi Listrik GEARBOX 36mm:

Bahan perumahan	Bantalan pada keluaran	Beban radial (10mm dari flensa) N	Beban aksial poros (N)	Gaya tekan pas poros maks (N)	Putar poros radial (mm)	Putar dorong poros (mm)	Serangan balik tanpa beban (°)
Metalurgi serbuk	bantalan lengan	120	80	500	0.03	0.1	1,5

rasio pengurangan	Torsi toleransi terukur (Nm)	Torsi toleransi sesaat maksimum (Nm)	Efisiensi%	Panjang (mm)	Berat (g)	Jumlah kereta gir
1/4	0,3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Dimensi Mekanik

Planetary Gearbox Brushless Motor 24v 0.8A Nema 17 42mm 1

Rasio Gearbox lainnya

Gearbox Planet 42mm
rasio pengurangan	Torsi toleransi terukur (Nm)	Torsi toleransi sesaat maksimum (Nm)	Efisiensi%	Panjang (mm)	Berat (g)	Jumlah kereta gir
1/4	1.0	3.0	81%	32.5	170	1
1/6
1/15	4.0	12	72%	46.3	207	2
1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	60.1	267

Gearbox Planet 56mm
rasio pengurangan	Torsi toleransi terukur (Nm)	Torsi toleransi sesaat maksimum (Nm)	Efisiensi%	Panjang L (mm)	Berat (g)	Jumlah kereta gir
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

ADEGAN MANUFAKTUR

Planetary Gearbox Brushless Motor 24v 0.8A Nema 17 42mm 2

PUSAT CNC GRINDING ROTOR LABORATORIUM

LINGKARAN LUAR

Planetary Gearbox Brushless Motor 24v 0.8A Nema 17 42mm 3

GARIS PERAKITAN OTOMATIS GARIS PERAKITAN

PERAKITAN

Planetary Gearbox Brushless Motor 24v 0.8A Nema 17 42mm 4

LANGKAH LINIER MOTOR GEARBOX STATOR SETELAH WINDING

Planetary Gearbox Brushless Motor 24v 0.8A Nema 17 42mm 5

BREAKDOWN TEST SERVO MOTOR TEST INSPEKSI DIMENSI

Sertifikasi


			Laporan ROHS motor stepper
Tanggal: 09 Juni 2021

			Laporan BLDC Motor ROHS
Tanggal: 09 Juni 2021

			Sertifikat CE


			IATF 16949: 2016
Berlaku hingga: 02 Juni 2024

			ISO 9001: 2015
Berlaku hingga: 02 Juni 2024

Mengapa Memilih kami?
Kami menawarkan Anda:
Dukungan Teknik
Tim profesional kami dapat membantu Anda menemukan motor yang tepat dan cocok untuk Anda.Teknisi kami memiliki pengalaman yang kaya akan produk kontrol gerak di berbagai industri, seperti: robot, mesin pengepakan, mesin tekstil, instrumen medis, mesin cetak, peralatan logistik cerdas, dan sebagainya.

			Menemukan
			Sesuaikan
			Optimalkan

			Tim kami dapat membantu Anda menemukan motor yang paling cocok untuk aplikasi dari berbagai pilihan motor kami

			Kami dapat merancang dan menyesuaikan kinerja dan eksterior untuk penggunaan atau perakitan khusus Anda
			Untuk proyek OEM, kami memiliki lebih dari 15 tahun pengalaman memecahkan masalah yang berbeda dalam berbagai aplikasi.Kami meningkatkan produk kami bersama dengan pelanggan kami.

Dukungan Manufaktur
Terlepas dari volume pesanan, kami akan memberikan layanan yang sama.Tim teknik kami dapat memberi Anda prototipe yang cepat dan akurat berdasarkan kebutuhan khusus Anda.

			Prototipe
			Batch Standar
			Batch Volume Tinggi

			1-10 pcs
			500-5000 pcs
			lebih dari 5000 pcs

Produksi skala besar
Pabrik kami didirikan pada tahun 1999 dan area bengkel lebih dari 15.000㎡.Kami memiliki lini manufaktur sendiri dan pusat mesin CNC, termasuk nama merek penggiling universal CNC presisi (Swedia), nama merek CNC (Jerman), mesin bubut dan penggilingan DMG, mesin bubut DMG, alat ukur Mahr, mesin penggiling silinder presisi Cina, mesin bubut CNC, mesin berliku multi-kepala otomatis, jalur perakitan otomatis dan sebagainya.
