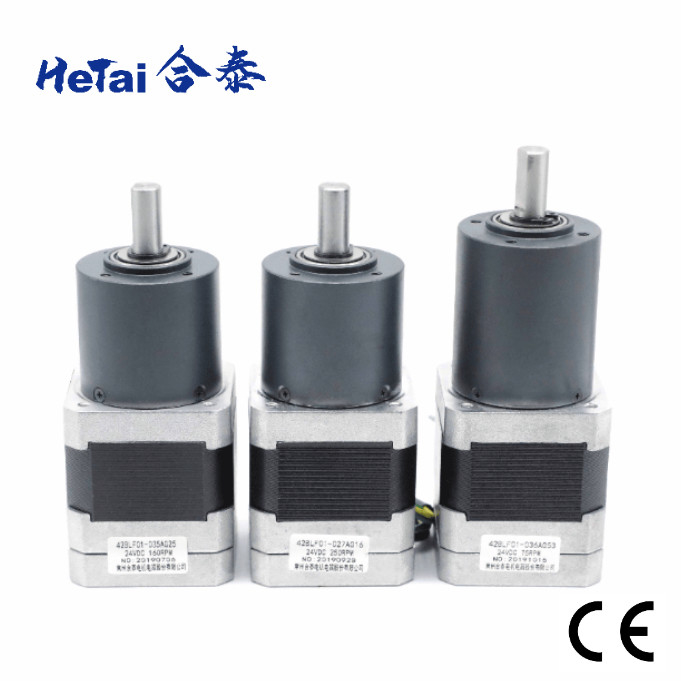

Nema 17 Gearbox Brushless Motor 0.5A 24V 2.2OHMS 42mm

Nema 17 Gearbox Brushless Motor 0.5A 24V 2.2OHMS 42mm

Nama Merek:	Hetai
Nomor Model:	42BLF01
Jumlah Pesanan Minimum:	50
harga:	USD
Waktu Pengiriman:	28-31
Ketentuan Pembayaran:	L/C, D/P, T/T, Western Union, MoneyGram

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Sertifikasi:

CE ROHS ISO

Nama Produk:

Motor kotak roda gigi tanpa sikat

Tegangan Nominal:

24VDC

Perlawanan:

2.2 Ohm

Rasio Daya Keluaran:

26 watt

Arus Tanpa Beban:

0,5 Amp

Kecepatan tanpa beban:

5000± 10% RPM

Suhu lingkungan:

-20℃~+50℃

Perbandingan:

Jenis berliku:

Bintang

Resistensi Isolasi:

100MΩ Min.500VC DC

Kekuatan dielektrik:

600VAC 1 Menit

Kelas Isolasi:

Kemasan rincian:

Karton dengan Kotak Busa Dalam, Pallet

Menyediakan kemampuan:

5000 pcs/bulan

Menyoroti:

Nema 17 Gearbox Brushless Motor 0.5A

2.2 OHMS Gearbox Brushless Motor Brushless Nema 17 Reduksi Gearbox

Brushless Nema 17 Reduction Gearbox

Deskripsi produk

Motor Gearbox Brushless 42BLF01-036AG53 Pasokan Pabrik Nema 17 0.5A 24V 2.2OHMS 42mm

Hetai selalu mengutamakan kebutuhan pelanggan. Tidak hanya menyediakan produk berkualitas tinggi, kami percaya bahwa membantu pelanggan membuat produk yang lebih baik adalah misi terpenting. Dalam hal kualitas, Hetai telah memperoleh sertifikasi ISO, CE, dan Royal Honor. Kualitas produk ini juga telah diakui oleh banyak pelanggan.

Motor gearbox dc pasokan pabrik nema17 24V 42BLF-036AG53 cocok untuk mesin pengemas robot, mesin lini teks, instrumen medis, mesin cetak, dan logistik cerdas. Gearbox—juga dikenal sebagai peredam roda gigi atau peredam kecepatan—adalah seperangkat roda gigi yang dapat ditambahkan ke motor untuk secara drastis mengurangi kecepatan dan/atau meningkatkan torsi. Setiap jenis gearbox bekerja menyatu dengan motor untuk mencapai output kecepatan-torsi yang diinginkan.

Spesifikasi Listrik

Bagian Motor
Model Manufaktur		42BLF01-036AG53
Resistansi	OHM	2.2
Tegangan Nominal	VDC	24
Kecepatan Tanpa Beban	RPM	5000± 10%
Arus Tanpa Beban	Ampere	0.5
Kecepatan Terukur	Rpm	4000± 10%
Torsi Terukur	N.m	0.063
Daya Keluaran Terukur	W	26
Konstanta Torsi	N.m/A	0.046
Kelas Isolasi		B
SPESIFIKASI MOTOR DENGAN GEAR PLANETARI
Torsi Terukur	N.m	2.17
Kecepatan Terukur	Rpm	75± 10%
RASIO		5:1

*Produk dapat disesuaikan berdasarkan permintaan khusus.

Diagram Pengkabelan

FUNGSI	WARNA
+5V	MERAH	UL1007 26AWG
HALL A	KUNING
HALLB	HIJAU
HALLC	BIRU
GND	HITAM
FASE A	KUNING	UL3265 22AWG
FASE B	HIJAU
FASE C	BIRU

Dimensi Mekanis

Nema 17 Gearbox Brushless Motor 0.5A 24V 2.2OHMS 42mm 0

Gearbox Planetari 36mm

Bahan housing	Bantalan di output	Beban radial (10mm dari flensa)N	Beban aksial poros (N)	Gaya press-fit poros maks (N)	Celah radial poros (mm)	Celah dorong poros (mm)	Backlash tanpa beban (°)
Metalurgi Serbuk	Bantalan Bola	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Jumlah Jalur Gearbox	1	2	3
Rasio Reduksi	1/5	1/14,1/16,1/20,1/25	1/53,1/62,1/76,1/94,1/117
Panjang (mm)	24.8	32.4	41.9
Berat (g)	145.0	173.0	213.0

Dimensi Mekanis

Nema 17 Gearbox Brushless Motor 0.5A 24V 2.2OHMS 42mm 1

Rasio Gearbox Lainnya

Gearbox Planetari 42mm
Rasio reduksi	Torsi toleransi terukur (Nm)	Torsi toleransi sesaat maks (Nm)	Efisiensi%	Panjang (mm)	Berat (g)	Jumlah jalur roda gigi
1/4	1.0	3.0	81%	32.5	170	1
1/6
1/15	4.0	12	72%	46.3	207	2
1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	60.1	267

Gearbox Planetari 56mm
Rasio reduksi	Torsi toleransi terukur (Nm)	Torsi toleransi sesaat maks (Nm)	Efisiensi%	Panjang L (mm)	Berat (g)	Jumlah jalur roda gigi
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

Aplikasi Produk

Nema 17 Gearbox Brushless Motor 0.5A 24V 2.2OHMS 42mm 2

Sertifikat


			Laporan ROHS motor stepper
Tanggal: 09 Juni 2021

			Laporan ROHS motor BLDC
Tanggal: 09 Juni 2021

			Sertifikat CE

			IATF 16949: 2016
Berlaku hingga: 02 Juni 2024

			ISO 9001: 2015
Berlaku hingga: 02 Juni 2024

Pemeriksaan Akhir Motor Brushless

  Ukur Panjang Motor                 Ukur Panjang Poros                    Ukur Lingkaran Luar

Nema 17 Gearbox Brushless Motor 0.5A 24V 2.2OHMS 42mm 9

Ukur Lubang Sekrup Ukur Panjang Kabel Ukur Panjang PVC

Jarak

Nema 17 Gearbox Brushless Motor 0.5A 24V 2.2OHMS 42mm 10

Uji Resistansi Mendengarkan Uji kecepatan

FAQ

1.Apakah Anda pabrik?

Ya, kami adalah pabrik. Nama merek kami Hetai adalah produsen motor mikro yang terkenal selama lebih dari 20 tahun di
Cina. Produk utama termasuk motor stepper hibrida, motor DC brushless, motor servo, dan gearbox planetari.

2. Apakah Anda punya info kontak lain?
Ya, silakan kirim email kepada kami: info@ht-motor.com 3. Bagaimana kami bisa mendapatkan katalog Anda?
Silakan kunjungi situs web di bawah ini untuk mengunduhnya: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

3.Bisakah saya menguji sampel?
Ya, sampel dan ongkos kirim dikenakan biaya.

4.Bisakah saya mendapatkan produk yang disesuaikan?
Tentu, semua produk dapat disesuaikan berdasarkan permintaan khusus.

5.Bagaimana Anda mengirimkan barang?
Kami biasanya mengirimkan barang melalui ekspres (DHL/UPS/FEDEX/TNT), melalui laut dan udara, juga menerima agen pengiriman.

6. Apa syarat pembayarannya?
T/T (transfer bank), Paypal (biaya paypal 0,5%), pesanan jaminan ALIBABA diterima

7. Apakah ini harga terakhir Anda? Bolehkah saya mendapatkan diskon?
Harga kami adalah harga pabrik. Jika Anda memiliki jumlah besar, kami dapat menegosiasikan diskon.

8.Apa Garansi untuk produk Anda?
Garansi kami adalah satu tahun. Jika ada masalah kualitas yang terjadi di pihak kami selama periode ini, kami akan menanggung biaya pengiriman dan penggantian. Harap dicatat kerusakan yang disebabkan oleh penggunaan produk yang tidak tepat tidak tercakup dalam garansi.
