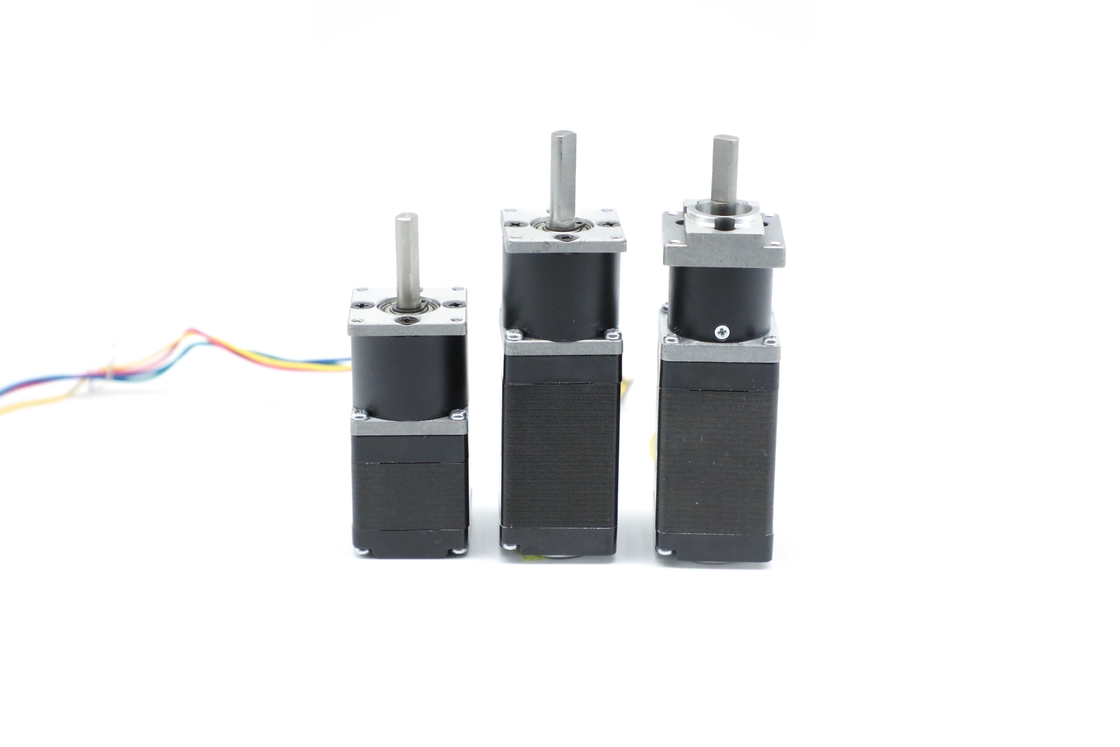

Nema11 Planetary Gearbox 12V 40.5mm 3.4W Motor Dengan Gearbox 28BL01AG14
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xNama Produk | Motor gearbox tanpa sikat | Voltase | 12 |
---|---|---|---|
Nilai Kecepatan | 214±10% | rasio pengurangan | 1/14 |
Nilai Torsi | 0,15 Nm | Resistansi Isolasi | 100MΩ Min.500 VDC |
Kelas Isolasi | B | Tinggi motor | 40.5 Mm |
Permainan dorong poros | 0.4 | Daya Keluaran | 3.4W |
Serangan balik tanpa beban | 1,5° | Berat motor | 0,25 Kg |
Cahaya Tinggi | Nema11 Planetary Gearbox,Nema11 Planetary Gearbox 12V,12V Brushless Motor Dengan Gearbox |
Nema11 planetary gearbox 12V 40.5mm 3.4W Motor Dengan Gearbox 28BL01AG14
Karena ada lebih banyak kontak permukaan.Pengguliran jauh lebih lembut, dan hampir tidak ada lompatan.Jadi ada kebisingan rendah di motor gearbox planet.28BL01AG14 adalah salah satu jenis motor mini.Aspek kunci untuk memastikan efisiensi adalah bahwa gearbox planetary memiliki inersia rendah dan transmisi torsi tinggi. Memilih gearbox planetary dengan spesifikasi yang benar adalah cara yang andal untuk meningkatkan efisiensi sistem mekanis apa pun.
Spesifikasi Listrik:
Model | ||||
Bagian Motor | 28BL01AG14 | 28BL02AG30 | 28BL03AG64 | |
Perbandingan | 1:14 | 1:30 | 1:64 | |
Diameter kotak persneling: | 28 | 28 | 28 | |
Jumlah Fase | Fase | 3 | 3 | 3 |
Jumlah tiang | Polandia | 4 | 4 | 4 |
Tegangan Terukur | VDC | 12 | 24 | 24 |
Nilai Torsi | Nm | 0.15 | 0,65 | 2 |
Nilai Kecepatan | Rpm | 214 | 100 | 46 |
NilaiSaat Ini | Ampere | 0.9 | 1 | 2 |
Daya Keluaran | watt | 3.4 | 6.8 | 9.6 |
Tinggi Motor | mm | 40.5 | 53 | 78 |
Berat Motor | kg | 0,25 | 0.31 | 0.36 |
*Produk dapat disesuaikan dengan permintaan khusus.
Diagram pengkabelan
TABEL SAMBUNGAN LISTRIK |
||
FUNGSI | WARNA | |
+5V | MERAH | UL1007 26AWG |
Aula A | HIJAU | |
Aula B | BIRU | |
Aula C | PUTIH | |
GND | HITAM | |
FASE A | JERUK | |
FASE B | KUNING | |
FASE C | COKELAT |
Dimensi Mekanik
Anda dapat memilih gearbox yang berbeda dari:
Diameter luar 28mmMetalurgi serbuk
Bahan perumahan | Bantalan pada keluaran | Beban radial (10mm dari flensa) N | Beban aksial poros (N) | Gaya tekan pas poros maks (N) | Putar poros radial (mm) | Putar dorong poros (mm) | Serangan balik tanpa beban (°) |
Metalurgi serbuk | bantalan lengan | 80 | 30 | 200 | 0.03 | 0.4 | 1,5 |
Gearbox planet 28 tipe persegi | ||||||
rasio pengurangan | Torsi toleransi terukur (Nm) | Torsi toleransi sesaat maksimum (Nm) | Efisiensi% |
Panjang L (mm) |
Berat (g) | Jumlah kereta gir |
1/3 | 0.2 | 0.6 | 81% | 28.5 | 105 | 1 |
1/6 |
Gearbox planet 28 tipe bulat | ||||||
rasio pengurangan | Torsi toleransi terukur (Nm) | Torsi toleransi sesaat maksimum (Nm) | Efisiensi% |
Panjang L (mm) |
Berat (g) | Jumlah kereta gir |
1/14 | 0,5 | 1.5 | 72% | 29.8 | 92 | 1 |
1/30 | ||||||
1/64 | 1.8 | 5 | 65% | 40 | 105 | 1 |
1/107 |
