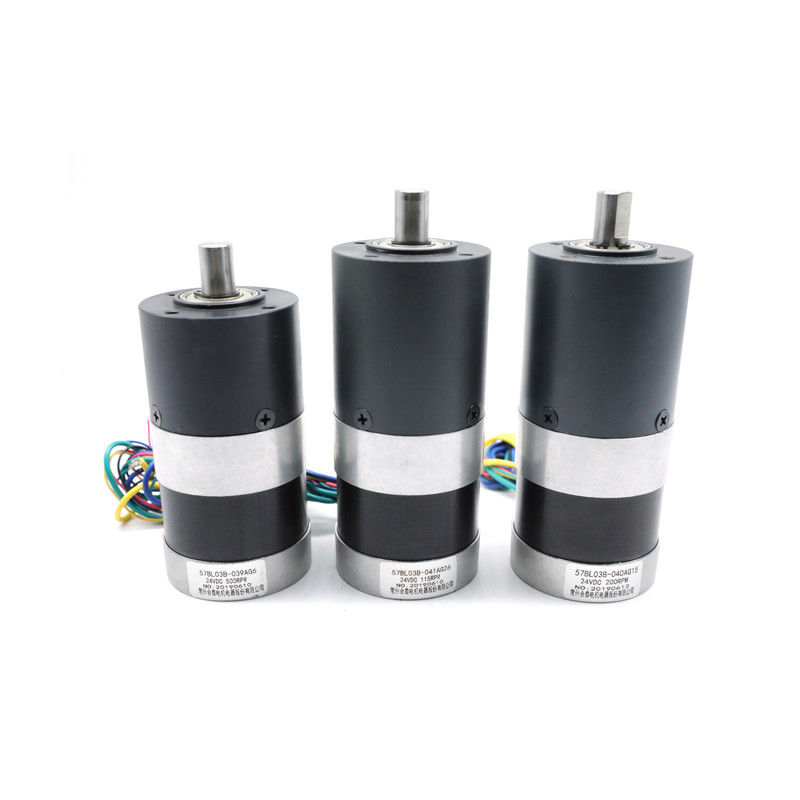

Motor Dc Brushless Dengan Gearbox Planetary 24v 40w

Motor Dc Brushless Dengan Gearbox Planetary 24v 40w

Nama Merek:	HeTai
Nomor Model:	57BL
Jumlah Pesanan Minimum:	50
harga:	USD
Waktu Pengiriman:	25 hari
Ketentuan Pembayaran:	L / C, D / P, T / T, Serikat Barat, MoneyGram

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Sertifikasi:

CE ROHS ISO

Nama Produk:

Motor gearbox tanpa sikat

Jenis berliku:

Bintang

Sudut efek hall:

120 ° anglel listrik

Kelas Isolasi:

Tingkat IP:

Resistensi isolasi:

100MΩ Min.500VC DC

Kekuatan dielektrik:

600VAC 1 menit

Suhu sekitar:

-20 ℃ ~ + 50 ℃

Kekuatan Radial Maks:

75N (10mm dari flensa depan)

Gaya aksial maks:

Kotak persneling pertandingan:

42mm, 52mm, 56mm, 63mm

Torsi toleransi sesaat maks:

30 Nm

Kemasan rincian:

Karton dengan Kotak Busa Dalam, Pallet

Menyediakan kemampuan:

10000 pcs / bulan

Menyoroti:

motor bldc dengan gearbox planetary

motor dc 24v 200 rpm

motor brushless dc dan gearbox

Deskripsi produk

57BL CE ROHS ISO kustomisasi motor bldc max 10Nm brushless dengan gearbox planetary kebisingan rendah

Model	Rasio Pengurangan	Diameter kotak roda gigi:	Bahan Perumahan Gearbox	Tegangan (V)	Daya (W)	Kecepatan (RPM)	Nilai torsi (Nm)
57BL03B-039AG6	6:1	56mm	Metalurgi serbuk	24	41	500	0,79
57BL03B-040AG15	15: 1	56mm	Metalurgi serbuk	24	40	200	1.9
57BL03B-041AG26	26: 1	56mm	Metalurgi serbuk	24	40	115	3.3

Spesifikasi Listrik BAGIAN MOTOR:

		Model	Model	Model	Model	Model	Model
Spesifikasi	Satuan	57BL01G	57BL02A	57BL03B	57BL04A	57BL05A	57BL06
Jumlah Fase	Fase	3	3	3	3	3	3
Jumlah tiang	Polandia	4	4	4	4	4	4
Tegangan Terukur	VDC	24	24	24	24	24	24
Nilai Kecepatan	Rpm	2500	3000	3000	3000	3000	3000
Nilai Saat Ini	A	0,77	1.87	3.17	3.67	5.33	7,00
Nilai Torsi	Nm	0,057	0.11	0.18	0,22	0.33	0,44
Nilai daya	W	15	34.5	56	69	104	138
Torsi Puncak	Nm	0.17	0.33	0,54	0,66	0,99	1.32
Arus Puncak	Ampere	2.3	5.6	9.5	11	16	21
Konstanta Torsi	Nm/A	0,074	0,059	0,057	0,060	0,062	0,063
Kembali EMF konstan	V/kRPM	7.75	6.2	5.9	6.3	6.5	6.6
Panjang tubuh	mm	41.5	46,5	56,5	66,5	86,5	106,5
Berat	Kg	0.35	0,44	0,56	0,67	0,95	1.18

* Produk dapat menandingi gearbox 42, 52, 56, 63mm

*Produk dapat disesuaikan dengan permintaan khusus.

Diagram pengkabelan

FUNGSI	WARNA
+5V	MERAH	UL1007 26AWG
Aula A	KUNING
Aula B	HIJAU
Aula C	BIRU
GND	HITAM
FASE A	KUNING	UL1015 20AWG
FASE B	HIJAU
FASE C	BIRU

Dimensi Mekanik

Motor Dc Brushless Dengan Gearbox Planetary 24v 40w 0

Spesifikasi Listrik BAGIAN GEARBOX

Diameter luar 42mm Metalurgi serbuk

Bahan perumahan	Bantalan pada keluaran	Beban radial (10mm dari flensa) N	Beban aksial poros (N)	Gaya tekan pas poros maks (N)	Putar poros radial (mm)	Putar dorong poros (mm)	Serangan balik tanpa beban (°)
Metalurgi serbuk	bantalan lengan	120	80	500	0.03	0.1	1,5

Rasio pengurangan	Torsi toleransi terukur (Nm)	Torsi toleransi sesaat maksimum (Nm)	Efisiensi%	Panjang L (mm)	Berat (g)	Jumlah kereta gir
1/4	1.0	3.0	81%	32.5	170	1
1/6
1/15	4.0	12	72%	46.3	207	2
1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	60.1	267

Dimensi Mekanik

Diameter luar 52mm Zinc Alloy

Bahan perumahan	Bantalan pada keluaran	Beban radial (10mm dari flensa) N	Beban aksial poros (N)	Gaya tekan pas poros maks (N)	Putar poros radial (mm)	Putar dorong poros (mm)	Serangan balik tanpa beban (°)
Zinc Alloy	bantalan lengan	450	200	1000	0.03	0.1	1,5

Rasio pengurangan	Torsi toleransi terukur (Nm)	Torsi toleransi sesaat maksimum (Nm)	Efisiensi%	Panjang (mm)	Berat (g)	Jumlah kereta gir
13/1	2.0	6.0	81%	52.9	345	1

Dimensi Mekanik

Motor Dc Brushless Dengan Gearbox Planetary 24v 40w 2

Diameter luar 56mm Metalurgi serbuk

Bahan perumahan	Bantalan pada keluaran	Beban radial (10mm dari flensa) N	Beban aksial poros (N)	Gaya tekan pas poros maks (N)	Putar poros radial (mm)	Putar dorong poros (mm)	Serangan balik tanpa beban (°)
Metalurgi serbuk	bantalan lengan	450	200	1000	0.03	0.1	1,5

Rasio pengurangan	Torsi toleransi terukur (Nm)	Torsi toleransi sesaat maksimum (Nm)	Efisiensi%	Panjang L (mm)	Berat (g)	Jumlah kereta gir
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

Dimensi Mekanik

Motor Dc Brushless Dengan Gearbox Planetary 24v 40w 3

Diameter luar 56mm plastik rekayasa

Bahan perumahan	Bantalan pada keluaran	Beban radial (10mm dari flensa) N	Beban aksial poros (N)	Gaya tekan pas poros maks (N)	Putar poros radial (mm)	Putar dorong poros (mm)	Serangan balik tanpa beban (°)
plastik rekayasa	bantalan lengan	450	200	1000	0.03	0.1	1,5

Rasio pengurangan	Torsi toleransi terukur (Nm)	Torsi toleransi sesaat maksimum (Nm)	Efisiensi%	Panjang L (mm)	Berat (g)	Jumlah kereta gir
1/15	8.0	25	72%	61.6	450	2
1/18
1/26
1/47	16	50
1/66

Dimensi Mekanik

Motor Dc Brushless Dengan Gearbox Planetary 24v 40w 3

Diameter luar 56 mm Zinc Alloy

Bahan perumahan	Bantalan pada keluaran	Beban radial (10mm dari flensa) N	Beban aksial poros (N)	Gaya tekan pas poros maks (N)	Putar poros radial (mm)	Putar dorong poros (mm)	Serangan balik tanpa beban (°)
Zinc Alloy	bantalan lengan	450	200	1000	0.03	0.1	1,5

Rasio pengurangan	Torsi toleransi terukur (Nm)	Torsi toleransi sesaat maksimum (Nm)	Efisiensi%	Panjang L (mm)	Berat (g)	Jumlah kereta gir
1/4	2.0	6	81%	43.3	350	1
1/6
13/1				52,7	400

Dimensi Mekanik

Diameter luar 63mm Zinc Alloy

Bahan perumahan	Bantalan pada keluaran	Beban radial (10mm dari flensa) N	Beban aksial poros (N)	Gaya tekan pas poros maks (N)	Putar poros radial (mm)	Putar dorong poros (mm)	Serangan balik tanpa beban (°)
Zinc Alloy	bantalan lengan	450	200	1000	0.03	0.1	1,5

Rasio pengurangan

Torsi toleransi terukur (Nm)

Torsi toleransi sesaat maksimum (Nm)

Efisiensi%

Panjang

L(mm)

Berat (g)

Jumlah kereta gir

1/8

3.0

8.0

81%

75.5

400

Dimensi Mekanik

Dengan memiliki susunan sun gear dan planetary gear yang berbeda, torsi keluaran tinggi dan rasio kecepatan lebar dapat dicapai.Selain itu, gearbox planetary memiliki inersia yang lebih rendah dan transmisi torsi tinggi. Semua ini adalah aspek kunci yang menjamin efisiensi.

Kemampuan untuk secara akurat memvariasikan tingkat daya dan kecepatan membuat gearbox planetary cocok untuk banyak aplikasi khusus seperti turbin angin, mesin pembakaran internal, dan sebagainya.
