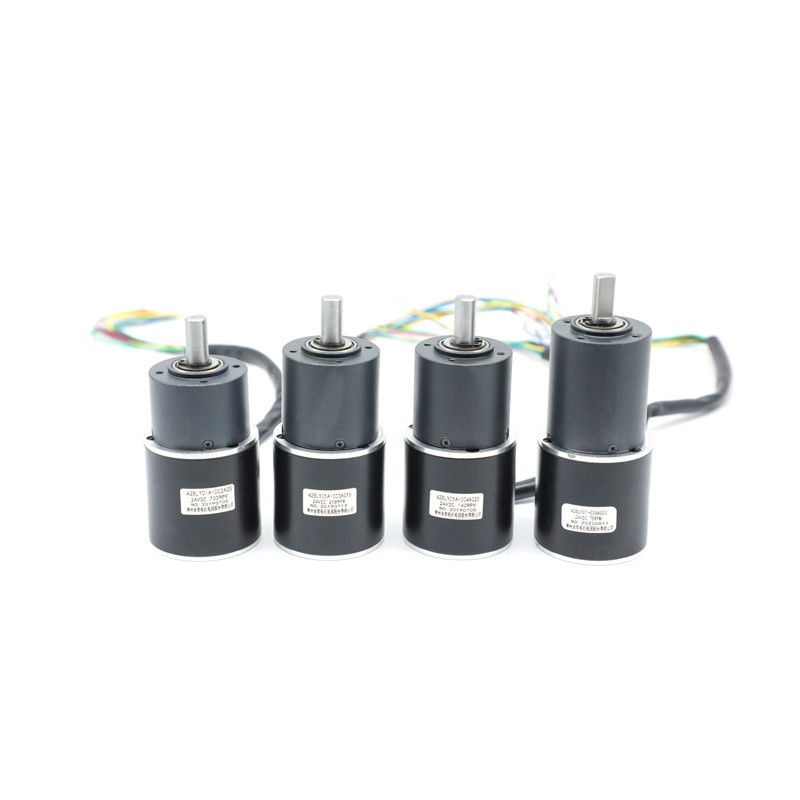

42MM Nema Brushless Dc Motor Dengan Gearbox
| Tempat asal | Cina |
|---|---|
| Nama merek | HeTai |
| Sertifikasi | CE ROHS ISO |
| Nomor model | 42BLY |
| Kuantitas min Order | 50 |
| Harga | USD |
| Kemasan rincian | Karton dengan Kotak Busa Dalam, Pallet |
| Waktu pengiriman | 25 hari |
| Syarat-syarat pembayaran | L / C, D / P, T / T, Serikat Barat, MoneyGram |
| Menyediakan kemampuan | 10000 pcs / bulan |
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama Produk | Motor gearbox tanpa sikat | Sudut efek hall | 120 ° anglel listrik |
|---|---|---|---|
| Kecepatan | 3000 dapat disesuaikan | Jenis berliku | Bintang |
| Kekuatan dielektrik | 600VAC 1 menit | Suhu sekitar | -20 ℃ ~ + 50 ℃ |
| Resistensi isolasi | 100MΩ Min.500VC DC | Tingkat IP | IP40 |
| Kekuatan Radial Maks | 15N (10mm dari flensa depan) | Gaya aksial maks | 10N |
| Rasio Pengurangan Minimum | 1/4 | Rasio pengurangan maks | 1/216 |
| Cahaya Tinggi | Motor nema 42mm,Motor Brushless Rpm Rendah,motor dc brushless torsi tinggi kecepatan rendah |
||
Deskripsi Produk
42BLY NEMA 17 Motor dc brushless gearbox planetary yang disesuaikan torsi lebih tinggi dengan kecepatan rendah
Keuntungan dari gearbox planetary
1. Peningkatan pengulangan: Beban radial dan aksial kecepatannya yang lebih besar menawarkan keandalan dan kekokohan, meminimalkan ketidaksejajaran roda gigi.
2. Presisi sempurna: Sebagian besar stabilitas sudut berputar meningkatkan akurasi dan keandalan gerakan.
3. Tingkat kebisingan yang lebih rendah karena ada lebih banyak kontak permukaan.Berguling jauh lebih lembut dan lompatan hampir tidak ada.
4. Daya tahan yang lebih baik: Karena kekakuan torsi dan penggulungan yang lebih baik.Dengan demikian, efisiensi roda gigi yang lebih besar dan pengoperasian yang jauh lebih mulus dapat dicapai.
5. Tingkat efisiensi yang sangat baik: Pengecil planet menawarkan efisiensi yang lebih besar
6. Peningkatan torsi transmisi: Dengan lebih banyak gigi yang bersentuhan, mekanisme ini mampu mengirimkan dan menahan lebih banyak torsi.Selain itu, ia melakukannya dengan cara yang lebih seragam.
7. Fleksibilitas maksimum: Mekanismenya terdapat dalam gearbox silinder, yang dapat dipasang di hampir semua ruang.
| Model | Torsi NM | Beban Max Radial | Beban aksial poros | Rasio Pengurangan | Bahan Perumahan Gearbox | Tegangan (V) | Daya (W) | Kecepatan (RPM) |
| 42BLY01A-002AG5 | 0.16 | ≤120N (10mm dari flensa depan) |
≤80N |
5: 1 | Metalurgi serbuk | 24 | 12 | 700 |
| 42BLY01A-003AG 16 | 0.46 | 16: 1 | 24 | 11 | 218 | |||
| 42BLY01A-004AG25 | 0.72 | 25: 1 | 24 | 18 | 140 | |||
| 42BLY01A-005AG62 | 1.60 | 62: 1 | 24 | 9 | 56 |
* Produk dapat disesuaikan dengan permintaan khusus.
Spesifikasi Listrik BAGIAN MOTOR:
| Model | Model | Model | ||
| Spesifikasi | Satuan | 42BLY01C | 42BLY02 | 42BLY302-001 |
| Jumlah Fase | Tahap | 3 | 3 | 3 |
| Jumlah Polandia | Polandia | 4 | 4 | 4 |
| Tegangan Terukur | VDC | 24 | 24 | 24 |
| Kecepatan Terukur | Rpm | 3000 | 3000 | 3000 |
| Nilai Saat Ini | SEBUAH | 0.63 | 1.77 | 2.53 |
| Torsi dinilai | Nm | 0,035 | 0,08 | 0.13 |
| Nilai daya | W | 11 | 25 | 41 |
| Torsi Puncak | mN.m | 0.105 | 0.24 | 0.39 |
| Arus Puncak | Amp | 1.9 | 5.3 | 7.6 |
| Torsi Konstan | Nm / A | 0,054 | 0,045 | 0,051 |
| Kembali ke konstanta EMF | V / kRPM | 5.7 | 4.7 | 5.3 |
| Panjang tubuh | mm | 42 | 60 | 78 |
| Bobot | Kg | 0.25 | 0.38 | 0,56 |
* Produk bisa menyamai gearbox 36,42 mm
Diagram pengkabelan
|
TABEL PENYAMBUNG LISTRIK |
||
| FUNGSI | WARNA | |
| + 5V | MERAH | UL1007 26AWG |
| HALL A | KUNING | |
| HALL B | HIJAU | |
| HALL C | BIRU | |
| GND | HITAM | |
| TAHAP A | KUNING | UL3265 22AWG |
| TAHAP B | HIJAU | |
| TAHAP C | BIRU | |
Dimensi Mekanis
GEARBOX PART Electrical Spesifikasi:
36 mm Metalurgi serbuk
| Bahan perumahan | Bantalan pada keluaran | Beban radial (10mm dari flensa) N | Beban aksial poros (N) | Gaya pas tekan poros maks (N) | Putar poros radial (mm) | Putar dorong poros (mm) | Serangan balik tanpa beban (°) |
| Metalurgi serbuk | bantalan lengan | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Rasio pengurangan | Torsi toleransi terukur (Nm) | Torsi toleransi sesaat maks (Nm) | Efisiensi% | Panjang (mm) | Berat (g) | Jumlah kereta roda gigi |
| 1/4 | 0.3 | 1.0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 |
1.2
|
3.5
|
72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 |
2.5
|
7.5 | 65% | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
Dimensi Mekanis
36 mm Zinc Alloy
| Bahan perumahan | Bantalan pada keluaran | Beban radial (10mm dari flensa) N | Beban aksial poros (N) | Gaya pas tekan poros maks (N) | Putar poros radial (mm) | Putar dorong poros (mm) | Serangan balik tanpa beban (°) |
| Zinc Alloy |
Berpori bantalan |
≤45 | ≤25 | ≤100 | ≤0.08 | ≤0.4 | ≤1.5 |
| Rasio pengurangan | Torsi toleransi terukur (Nm) | Torsi toleransi sesaat maks (Nm) | Efisiensi% | Panjang (mm) | Berat (g) | Jumlah kereta roda gigi |
| 1/12 | 0.3 | 1.0 | 81% | 26.8 | 100 | 1 |
Dimensi Mekanis
Diameter luar 42mm Metalurgi serbuk
| Bahan perumahan | Bantalan pada keluaran | Beban radial (10mm dari flensa) N | Beban aksial poros (N) | Gaya pas tekan poros maks (N) | Putar poros radial (mm) | Putar dorong poros (mm) | Serangan balik tanpa beban (°) |
| Metalurgi serbuk | bantalan lengan | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Rasio pengurangan | Torsi toleransi terukur (Nm) | Torsi toleransi sesaat maks (Nm) | Efisiensi% | Panjang (mm) | Berat (g) | Jumlah kereta roda gigi |
| 1/4 | 1.0 | 3.0 | 81% | 32.5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
65%
|
60.1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65% | 60.1 | 267 |
Dimensi Mekanis
