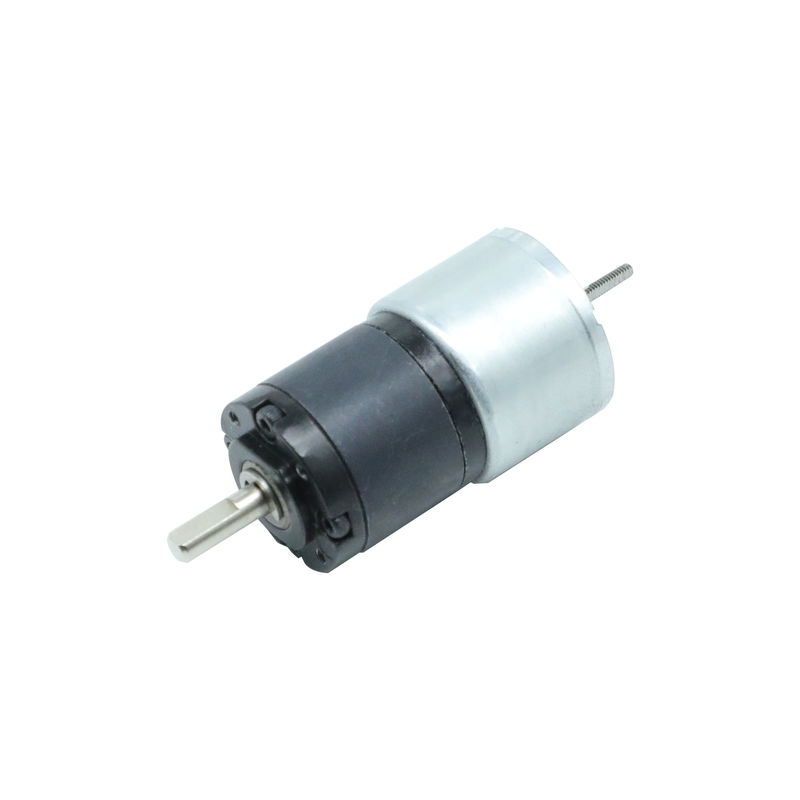

22mm Brushless Dc Planetary Gear Motor 24V 8w 3 Phase 0.02nm
| Tempat asal | Cina |
|---|---|
| Nama merek | Hetai |
| Sertifikasi | CE ROHS ISO |
| Nomor model | 22BL201-001 |
| Kuantitas min Order | 50 |
| Harga | USD |
| Kemasan rincian | Karton dengan Kotak Busa Dalam, Pallet |
| Waktu pengiriman | 28-31 |
| Syarat-syarat pembayaran | L / C, D / P, T / T, Serikat Barat, MoneyGram |
| Menyediakan kemampuan | 1000 PCS / Bulan |
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama Produk | Motor gearbox tanpa sikat | Jenis berliku | Bintang |
|---|---|---|---|
| Sudut efek hall | 120 ° Sudut listrik | Kelas Isolasi | B |
| Suhu sekitar | -20 ℃ ~ + 50 ℃ | Resistensi isolasi | 100MΩ Min.500VC DC |
| Kekuatan dielektrik | 600VAC 1 menit | Tingkat perlindungan | IP40 |
| Bahan rumah gearbox | Metalurgi Serbuk | Bantalan Gearbox | Bantalan berpori |
| Gearbox Beban radial (10mm dari flensa) | ≤35N | Beban aksial poros roda gigi | ≤15N |
| Cahaya Tinggi | Planetary Gear Motor 24V 8w,Brushless Gearbox,motor brushless 22mm |
||
Deskripsi Produk
Pertandingan motor dc brushless 22mm 3 fase 24V dengan gearbox planetary metalurgi Serbuk
Gearbox 22mm memiliki 3 tahap rasio reduksi.Tahap pertama memiliki rasio reduksi 1: 4 dan 1: 4,75, yaitu rTorsi toleransi yang diterima adalah 0,1 NM, maks pada 0,3NM.Tahap kedua memiliki rasio reduksi 1: 16, 1:19, 1:22, 1:26.Rtorsi toleransi untuk tahap 2 adalah 0.4NM, torsi puncak 1.2NM.Tahap ketiga memiliki rasio reduksi 1:88, 1: 104, 1: 121 & 1: 144.IturTorsi toleransi yang diterima adalah 0,8 NM, dan maks pada 2,4NM.
Seri 22BL ringan dan hemat ruang, sangat cocok untuk mereka yang sempit dalam ruang pemasangan.
Spesifikasi Listrik BAGIAN MOTOR:
| Model | ||
| Spesifikasi | Satuan | 22BL201-001 |
| Jumlah Fase | Tahap | 3 |
| Jumlah Polandia | Polandia | 8 |
| Tegangan Terukur | VDC | 24 |
| Kecepatan Terukur | Rpm | 4800 |
| Nilai Saat Ini | SEBUAH | 0.6 |
| Torsi dinilai | Nm | 0,02 |
| Nilai daya | W | 8.0 |
| Torsi Puncak | mN.m | 0,06 |
| Arus Puncak | Amp | 1.8 |
| Torsi Konstan | Nm / A | 0,033 |
| Kembali ke konstanta EMF | V / kRPM | 3.5 |
| Panjang tubuh | mm | 68 |
| Bobot | Kg | 0.11 |
Dimensi Mekanis
* Catatan: Produk dapat disesuaikan dengan permintaan Anda.Silahkan hubungi kami untuk lebih jelasnya.
* Produk bisa menyamai gearbox 22 mm
Diagram pengkabelan:
| TABEL PENYAMBUNG LISTRIK | |||
| FUNGSI | WARNA | ||
| TP | JERUK | UL1061 26AWG | |
| GND | HITAM | UL1332 28AWG | |
| TAHAP A |
COKELAT |
||
| TAHAP B | PUTIH | ||
| TAHAP C |
UNGU |
||
| + 5V |
MERAH |
||
| HALL A | KUNING | ||
| HALL B | HIJAU | ||
| HALL C | BIRU | ||
GEARBOX PART Electrical Spesifikasi:
| Bahan perumahan | Bantalan pada keluaran | Beban radial (10mm dari flensa) N | Beban aksial poros (N) | Gaya pas tekan poros maks (N) | Putar poros radial (mm) | Putar dorong poros (mm) | Serangan balik tanpa beban (°) |
| Metalurgi serbuk |
Berpori bantalan |
≤35 | ≤15 | ≤80 | ≤0.08 | ≤0.4 | ≤1.5 |
| Rasio pengurangan | Torsi toleransi terukur (Nm) | Torsi toleransi sesaat maks (Nm) | Efisiensi% | Panjang (mm) | Berat (g) | Jumlah kereta roda gigi |
| 1/4 | 0.1 | 0.3 | 81% | 13.9 | 29 | 1 |
| 1 / 4,75 | ||||||
| 1/16 | 0.4 | 1.2 | 72% | 32.4 | 52 | 2 |
| 1/19 | ||||||
| 1/22 | ||||||
| 1/26 | ||||||
| 1/76 | 0.8 | 2.4 | 65% | 43.9 | 73 | 3 |
| 1/88 | ||||||
| 1/104 | ||||||
| 1/121 | ||||||
| 1/144 |
Dimensi Mekanis
Itu keuntungandari motor tanpa sikat di atas motor yang disikat adalah rasio daya-terhadap-berat yang tinggi, kecepatan tinggi, kontrol elektronik, dan perawatan yang rendah.Motor tanpa sikat menemukan aplikasi di tempat-tempat seperti periferal komputer (disk drive, printer), perkakas listrik genggam, dan kendaraan mulai dari pesawat model hingga mobil.Pada mesin cuci modern, motor DC tanpa sikat memungkinkan penggantian sabuk karet dan kotak roda gigi dengan desain penggerak langsung.
