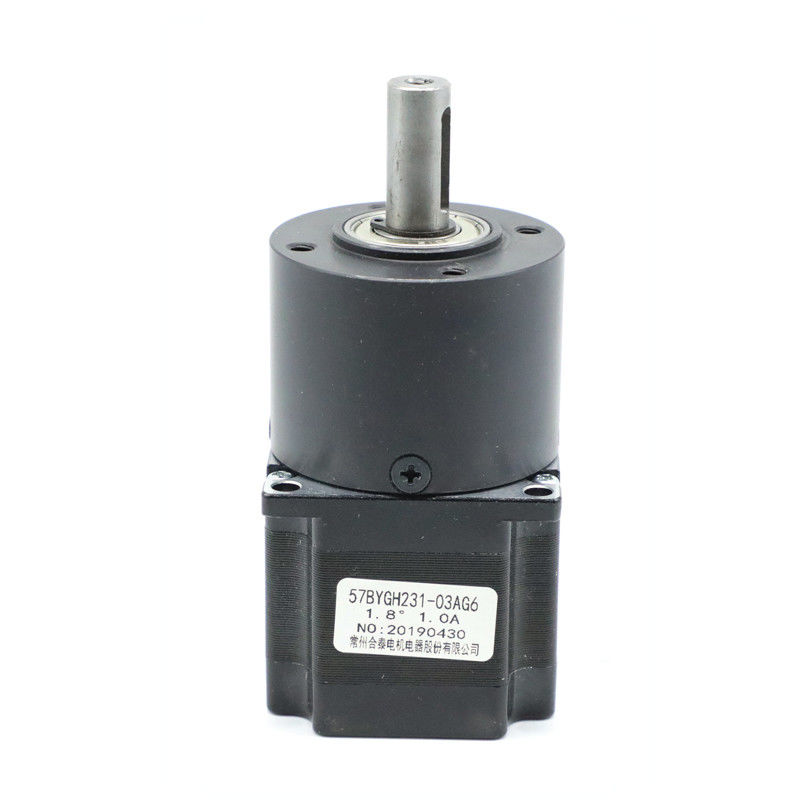

57mm Gearbox Stepper Motor Nema 34 1.2 Derajat 4 Kg Cm

  • 57mm Gearbox Stepper Motor Nema 34 1.2 Degree 4 Kg Cm
  • 57mm Gearbox Stepper Motor Nema 34 1.2 Degree 4 Kg Cm
  • 57mm Gearbox Stepper Motor Nema 34 1.2 Degree 4 Kg Cm
  • 57mm Gearbox Stepper Motor Nema 34 1.2 Degree 4 Kg Cm
  • 57mm Gearbox Stepper Motor Nema 34 1.2 Degree 4 Kg Cm
  • 57mm Gearbox Stepper Motor Nema 34 1.2 Degree 4 Kg Cm
Tempat asal Cina
Nama merek HeTai
Sertifikasi CE ROHS ISO
Nomor model 57BYGH350
Kuantitas min Order 50
Harga USD
Kemasan rincian Karton dengan Kotak Busa Dalam, Pallet
Waktu pengiriman 25 hari
Syarat-syarat pembayaran L / C, D / P, T / T, Serikat Barat, MoneyGram
Menyediakan kemampuan 10000 pcs / bulan

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama Produk Melangkah motor gearbox Akurasi Langkah ± 5%
Kenaikan suhu 80 ℃ Maks Resistensi isolasi 100MΩ Min.500VC DC
Suhu sekitar -20 ℃ ~ + 50 ℃ Kekuatan dielektrik 500VAC 1 menit
Kekuatan Radial Maks 75N (20mm dari flensa depan) Gaya aksial maks 15N
Bantalan pada output bantalan lengan, bantalan berpori Bantalan Lengan Metalurgi bubuk, paduan seng, plastik rekayasa
Cahaya Tinggi

motor stepper gearbox nema 34

,

1

,

2 derajat motor stepper
Tinggalkan pesan
Deskripsi Produk

57BYGH350 Nema 34 1.2 derajat step angle stepper motor dengan gearbox reduksi listrik kebisingan rendah



Motor stepper 1,2 derajat 57mm bisa cocok dengan 42mm, 56mmGearbox metalurgi bubuk dan gearbox paduan Seng 52mm.Itutorsi toleransi pengenal adalah 16 Nm, dan torsi toleransi sesaat maksimum gearbox 56mm, yang dapat mencapai torsi tertinggi dari semuanya.Beban radial (10mm dari flensa) dari gearbox 56 mm adalah ≤ 450N, dan beban aksial poros ≤ 200N.



BAGIAN MOTORSpesifikasi Kelistrikan



MODEL SUDUT LANGKAH
(° / LANGKAH)		 KAWAT TIMAH
(TIDAK.)		 TEGANGAN
(V)		 ARUS
(A / TAHAP)		 PERLAWANAN
(Ω / TAHAP)		 INDUKTANSI
(MH / TAHAP)		 TORSI TAHAN
(KG.CM)		 TINGGI MOTOR
L (MM)		 BERAT MOTOR
(KG)
57BYGH350A-001 1.2 6 3.12 2.4 3.4 4.0 4.0 41 0.45
57BYGH350A-002 1.2 3 5.0 0,5 10 16 2.0 41 0.45
57BYGH350B-001 1.2 3 2.52 5.6 0.45 1.1 9.0 56 0.69
57BYGH350B-002 1.2 6 5.28 2.4 2.2 2 7.0 56 0,75
57BYGH350C-001-09 1.2 3 2.6 5.2 0,5 1.4 12 76 1.05
57BYGH350C-005-01 1.2 3 9.0 1.0 9.0 21 9 76 1.10

* Produk dapat disesuaikan dengan permintaan khusus.

* Produk bisa cocok dengan gearbox 42,52,57,63mm



Diagram pengkabelan
57mm Gearbox Stepper Motor Nema 34 1.2 Derajat 4 Kg Cm 0
Dimensi Mekanis
57mm Gearbox Stepper Motor Nema 34 1.2 Derajat 4 Kg Cm 1
GEARBOX Spesifikasi Kelistrikan:


Diameter luar 42mm Metalurgi serbuk





Bahan perumahan Bantalan pada keluaran Beban radial (10mm dari flensa) N Beban aksial poros (N) Gaya pas tekan poros maks (N) Putar poros radial (mm) Putar dorong poros (mm) Serangan balik tanpa beban (°)
Metalurgi serbuk bantalan lengan ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Rasio pengurangan Torsi toleransi terukur (Nm) Torsi toleransi sesaat maks (Nm) Efisiensi%

Panjangnya

L

(mm)

 Berat (g) Jumlah kereta roda gigi
1/4 1.0 3.0 81% 32.5 170 1
1/6
1/15 4.0 12 72% 46.3 207 2
1/18
1/25
1/36
1/54

8.0



25



65%



60.1



267



 3
1/65
1/90
1/112
1/155
1/216 10 30 65% 60.1 267



Dimensi Mekanis

57mm Gearbox Stepper Motor Nema 34 1.2 Derajat 4 Kg Cm 2





Diameter luar 52mm Zinc Alloy





Bahan perumahan Bantalan pada keluaran Beban radial (10mm dari flensa) N Beban aksial poros (N) Gaya pas tekan poros maks (N) Putar poros radial (mm) Putar dorong poros (mm) Serangan balik tanpa beban (°)
Zinc Alloy bantalan lengan ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Rasio pengurangan Torsi toleransi terukur (Nm) Torsi toleransi sesaat maks (Nm) Efisiensi% Panjang (mm) Berat (g) Jumlah kereta roda gigi
1/13 2.0 6.0 81% 52.9 345 1




Dimensi Mekanis

57mm Gearbox Stepper Motor Nema 34 1.2 Derajat 4 Kg Cm 3



Diameter luar 56mm Metalurgi serbuk



Bahan perumahan Bantalan pada keluaran Beban radial (10mm dari flensa) N Beban aksial poros (N) Gaya pas tekan poros maks (N) Putar poros radial (mm) Putar dorong poros (mm) Serangan balik tanpa beban (°)
Metalurgi serbuk bantalan lengan ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Rasio pengurangan Torsi toleransi terukur (Nm) Torsi toleransi sesaat maks (Nm) Efisiensi%

Panjangnya

L

(mm)

 Berat (g) Jumlah kereta roda gigi
1/4 2.0 6.0 81% 41.3 491 1
1/6
1/15 8.0 25 72% 59.6 700 2
1/18
1/26
1/47 16



50



 72% 59.6 700 2
1/66



Dimensi Mekanis



57mm Gearbox Stepper Motor Nema 34 1.2 Derajat 4 Kg Cm 4





Diameter luar 56mm Plastik rekayasa



Bahan perumahan Bantalan pada keluaran Beban radial (10mm dari flensa) N Beban aksial poros (N) Gaya pas tekan poros maks (N) Putar poros radial (mm) Putar dorong poros (mm) Serangan balik tanpa beban (°)
Plastik rekayasa bantalan lengan ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Rasio pengurangan Torsi toleransi terukur (Nm) Torsi toleransi sesaat maks (Nm) Efisiensi%

Panjangnya

L

(mm)

 Berat (g) Jumlah kereta roda gigi
1/15 8.0 25

72%



 61.6 450

2


1/18
1/26
1/47 16



50


1/66





Dimensi Mekanis



57mm Gearbox Stepper Motor Nema 34 1.2 Derajat 4 Kg Cm 4



Diameter luar 56 mm Zinc Alloy





Bahan perumahan Bantalan pada keluaran Beban radial (10mm dari flensa) N Beban aksial poros (N) Gaya pas tekan poros maks (N) Putar poros radial (mm) Putar dorong poros (mm) Serangan balik tanpa beban (°)
Zinc Alloy bantalan lengan ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Rasio pengurangan Torsi toleransi terukur (Nm) Torsi toleransi sesaat maks (Nm) Efisiensi%

Panjangnya

L

(mm)

 Berat (g) Jumlah kereta roda gigi
1/4



2.0



 6 81%



43.3



 350 1
1/6
1/13 52.7 400



Dimensi Mekanis



57mm Gearbox Stepper Motor Nema 34 1.2 Derajat 4 Kg Cm 6



Diameter luar 63mm Zinc Alloy





Bahan perumahan Bantalan pada keluaran Beban radial (10mm dari flensa) N Beban aksial poros (N) Gaya pas tekan poros maks (N) Putar poros radial (mm) Putar dorong poros (mm) Serangan balik tanpa beban (°)
Zinc Alloy bantalan lengan ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Rasio pengurangan Torsi toleransi terukur (Nm) Torsi toleransi sesaat maks (Nm) Efisiensi%

Panjangnya

L (mm)

 Berat (g) Jumlah kereta roda gigi
1/8 3.0 8.0 81% 75.5 400 1





Dimensi Mekanis

57mm Gearbox Stepper Motor Nema 34 1.2 Derajat 4 Kg Cm 7



Bagaimana Cara Kerja Planetary Gearbox?

Penyelarasan roda gigi dapat dibandingkan dengan tata surya kita di mana planet-planet berputar mengelilingi matahari, oleh karena itu dinamakan “Planetary Gearbox”.



Di tengah planetary gearbox, terdapat roda gigi “matahari” –juga dikenal sebagai roda gigi pusat.Ini sering kali merupakan roda gigi masukan.Di sekeliling bagian luar, ada 2 atau lebih roda gigi "planet" - atau roda gigi luar.Di sekeliling roda gigi planet terdapat roda gigi cincin yang menyatukan formasi.Roda gigi planet dihubungkan oleh pembawa yang pada gilirannya terhubung ke poros keluaran.
