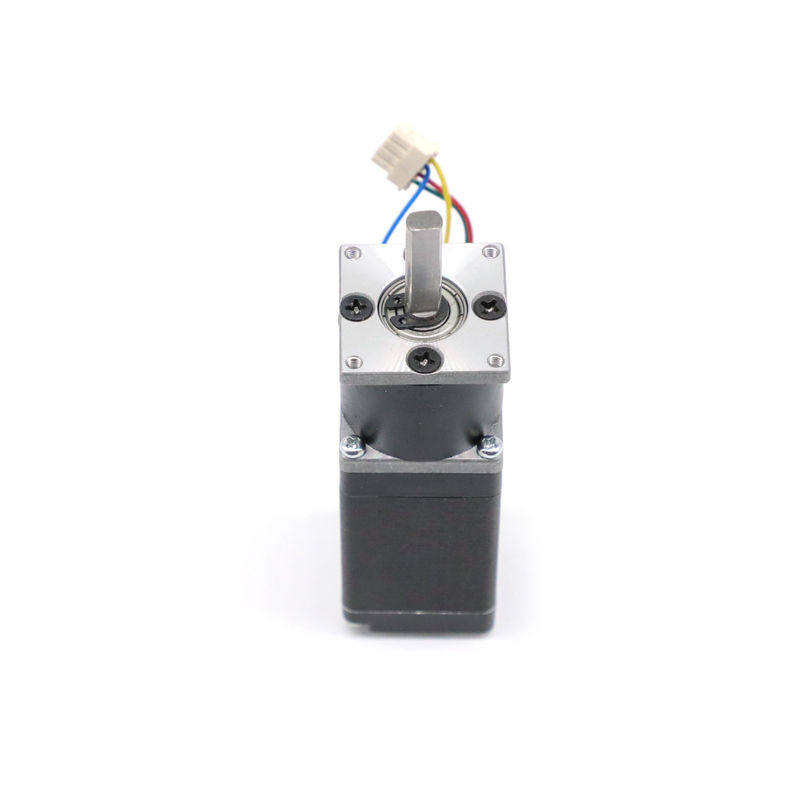

6 Wire Nema 11 Stepper Motor Dengan Gearbox 28mm Reduction 1144

6 Wire Nema 11 Stepper Motor Dengan Gearbox 28mm Reduction 1144

Nama Merek:	HeTai
Nomor Model:	28BYGH
Jumlah Pesanan Minimum:	50
harga:	USD
Waktu Pengiriman:	25 hari
Ketentuan Pembayaran:	L / C, D / P, T / T, Serikat Barat, MoneyGram

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Sertifikasi:

CE ROHS ISO

Nama Produk:

Melangkah motor gearbox

Akurasi Langkah:

Kenaikan suhu:

80 ℃ Maks

Resistensi isolasi:

100MΩ Min.500VC DC

Suhu sekitar:

-20 ℃ ~ + 50 ℃

Kekuatan dielektrik:

500VAC 1 menit

Kekuatan Radial Maks:

28N (20mm dari flensa depan)

Gaya aksial maks:

Gearbox yang cocok:

22mm, 28mm

Bahan Gearbox:

Metalurgi Serbuk

Kemasan rincian:

Karton dengan Kotak Busa Dalam, Pallet

Menyediakan kemampuan:

10000 pcs / bulan

Menyoroti:

nema 11 motor stepper dengan gearbox 28mm

motor stepper 28mm

6 kabel motor stepper

Deskripsi produk

28BYGH NEMA 11 Motor stepper dengan rasio reduksi maks gearbox 28mm 1: 144

* Produk bisa cocok dengan gearbox 22.28mm

Metalurgi serbukGearbox 22 mm dengan bantalan berpori memiliki pilihan rasio reduksi sebagai berikut:

Tahap 1

1/4, 1 / 4.75

Tahap 2

1/16, 1/19, 1/22, 1/26

Tahap 3

1/76, 1/88, 1/104, 1/121, 1/144

Untuk gearbox 28mm terdapat 2 rasio reduksi yaitu 1: 3 & 1: 6 (keduanya satu stage).

Silakan gulir ke bawah untuk melihat detail lebih lanjut tentang gearbox

Spesifikasi Listrik BAGIAN MOTOR:

MODEL	SUDUT LANGKAH (° / LANGKAH)	KAWAT TIMAH (TIDAK.)	TEGANGAN (V)	ARUS (A / TAHAP)	PERLAWANAN (Ω / TAHAP)	INDUKTANSI (MH / TAHAP)	TORSI TAHAN (G.CM)	TINGGI MOTOR L (MM)	BERAT MOTOR (KG)
28BYGH102-01	1.8	4	3.90	0.67	6.3	3.2	600	32	0.11
28BYGH105-01		6	3.1	0.95	3.3	1.0	430	32	0.11
28BYGH301		4	4.56	0.67	6.8	4.9	950	45	0.17
28BYGH303		6	3.40	0.95	3.4	1.0	750	45	0.14
28BYGH501		4	8.04	0.67	12.0	7.2	1200	51	0.19
28BYGH502		6	3.80	0.95	4.0	1.3	900	51	0.20

* Produk dapat disesuaikan dengan permintaan khusus.

Dimensi Mekanis

6 Wire Nema 11 Stepper Motor Dengan Gearbox 28mm Reduction 1144 0

Diagram pengkabelan

</s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> orang </s> 6 Wire Nema 11 Stepper Motor Dengan Gearbox 28mm Reduction 1144 1

GEARBOX PART Electrical Spesifikasi:

Diameter luar 22mm

Bahan perumahan

Bantalan pada keluaran

Beban radial (10mm dari flensa) N

Beban aksial poros (N)

Gaya pas tekan poros maks (N)

Putar poros radial (mm)

Putar dorong poros (mm)

Serangan balik tanpa beban (°)

Metalurgi serbuk

Berpori

bantalan

≤35

≤15

≤80

≤0.08

≤0.4

≤1.5

Rasio pengurangan	Torsi toleransi terukur (Nm)	Torsi toleransi sesaat maks (Nm)	Efisiensi%	Panjang (mm)	Berat (g)	Jumlah kereta roda gigi
1/4	0.1	0.3	81%	13.9	29	1
1 / 4,75
1/16	0.4	1.2	72%	32.4	52	2
1/19
1/22
1/26
1/76	0.8	2.5	65%	43.9	73	3
1/88
1/104
1/121
1/144

Dimensi Mekanis

6 Wire Nema 11 Stepper Motor Dengan Gearbox 28mm Reduction 1144 2

Diameter luar 28mm

Bahan perumahan	Bantalan pada keluaran	Beban radial (10mm dari flensa) N	Beban aksial poros (N)	Gaya pas tekan poros maks (N)	Putar poros radial (mm)	Putar dorong poros (mm)	Serangan balik tanpa beban (°)
Metalurgi serbuk	bantalan lengan	≤80	≤30	≤200	≤0.03	≤0.4	≤1.5

Rasio pengurangan	Torsi toleransi terukur (Nm)	Torsi toleransi sesaat maks (Nm)	Efisiensi%	Panjang (mm)	Berat (g)	Jumlah kereta roda gigi
1/3	0.2	0.6	81%	28.5	105	1
1/6

Dimensi Mekanis
