Nama Merek: | Hetai |
Nomor Model: | ES40-50W |
Jumlah Pesanan Minimum: | 5 |
harga: | USD |
Waktu Pengiriman: | 28-31 |
Ketentuan Pembayaran: | L / C, D / P, T / T, Serikat Barat, MoneyGram |

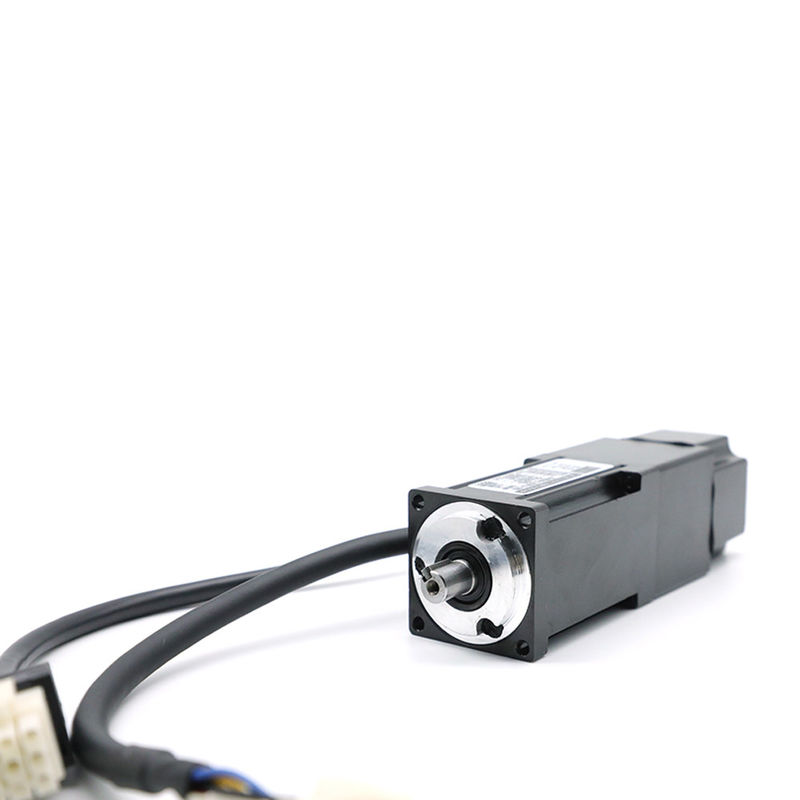

ES40 50W Kontrol loop tertutup Akurasi tinggi motor servo mikro 0,16 Nm 310V DC
Model ES 40 -310V (Tanpa Rem) | |||||||
Nilai daya | Gaya radial maksimum | Gaya aksial maks | Bobot | Jenis poros | Diameter poros | Perangkat umpan balik | Jumlah tiang |
50W | 120N | 60N | 0,5kg | Poros kunci | 8 | 24 bit | 10 tiang |
100W | 120N | 60N | 0,5kg | Poros kunci | 8 | 17 bit | 8 tiang |
Spesifikasi Listrik
Nilai daya |
Dinilai Kecepatan |
Tegangan |
Dinilai Arus |
Nilai Torsi |
Puncak Torsi |
Kembali EMF Konstan |
(P) |
(RPM) |
(V) |
(SEBUAH) |
(Nm) |
(Nm) |
(Nm/A) |
50 |
3000 |
310 |
0,56 |
0.16 |
0,48 |
16 |
Tanpa Rem
PIN | FUNGSI |
WARNA |
1 | kamu | Merah |
2 | V | putih |
3 | W | Hitam |
4 | G | Kuning hijau |
PIN | FUNGSI | WARNA |
1 | NC | |
2 | SD | Biru |
3 | SD- | Ungu |
4 | Vcc | putih |
5 | GND | Hitam |
6 | Melindungi |
Tipe |
40 |
||
Kekuasaan |
50W |
100W |
|
pembuat enkode |
|||
L |
SEBUAH |
|
91.5 |
B |
|
|
|
L |
|
97 |
|
tidak |
65 |
85 |
Tipe |
40 |
||
Kekuasaan |
50W |
100W |
|
pembuat enkode |
|||
Bobot |
SEBUAH |
|
0,48 |
B |
|
|
|
L |
|
0,52 |
|
tidak |
0.34 |
0,45 |
Catatan: A, B, L, N mengacu pada encoder yang berbeda.
A = tamagawa satu putaran nilai mutlak encoder 17-bit
B = encoder optik 2500ppr tambahan
L=tamagawa multi-turn nilai mutlak encoder 17-bit
N=Nikon multi-putaran nilai absolut 24 bit
Produk setengah jadi
Perbedaan antara Motor Stepper dan Motor Servo:
Motor Stepper memiliki jumlah kutub yang banyak, pasangan magnet yang dibangkitkan oleh magnet permanen, atau arus listrik.Motor servo memiliki kutub yang sangat sedikit;setiap tiang menawarkan titik berhenti alami untuk poros motor.
Torsi motor stepper pada kecepatan rendah lebih besar daripada motor servo dengan ukuran yang sama.
Pengoperasian motor stepper disinkronkan dengan output sinyal pulsa perintah dari generator pulsa.Sebaliknya, operasi servomotor tertinggal di belakang pulsa perintah.
Sekarang Anda memiliki ide tentang cara kerja servo meter jika Anda memiliki pertanyaan tentang topik ini atau proyek listrik dan elektronik, tinggalkan komentar di bawah.
