42mm Nema 17 Planetary Gearbox Reduction 700 Rpm 0,12nm 42bly01a 002ag5
| Tempat asal | Cina |
|---|---|
| Nama merek | Hetai |
| Sertifikasi | CE ROHS ISO |
| Nomor model | 42BLY01A-002AG5 |
| Kuantitas min Order | 50 |
| Harga | USD |
| Kemasan rincian | Karton dengan Kotak Busa Dalam, Pallet |
| Waktu pengiriman | 28-31 |
| Syarat-syarat pembayaran | L / C, D / P, T / T, Serikat Barat, MoneyGram |
| Menyediakan kemampuan | 5000 PCS / bulan |
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama Produk | Motor gearbox tanpa sikat | Jenis berliku | Bintang |
|---|---|---|---|
| Sudut efek hall | 120 ° Sudut listrik | Kelas Isolasi | B |
| Suhu sekitar | -20 ℃ ~ + 50 ℃ | Resistensi isolasi | 100MΩ Min.500VC DC |
| Kekuatan dielektrik | 600VAC 1 menit | Jumlah fase | 3 |
| Serangan balik tanpa beban (°) | ≤1.5 | Tingkat perlindungan | IP40 |
| Cahaya Tinggi | gearbox reduksi nema 17 42bly01a,gearbox nema 17 42bly01a 002ag5,nema 17 dengan gearbox 42bly01a 002ag5 |
||
Deskripsi Produk

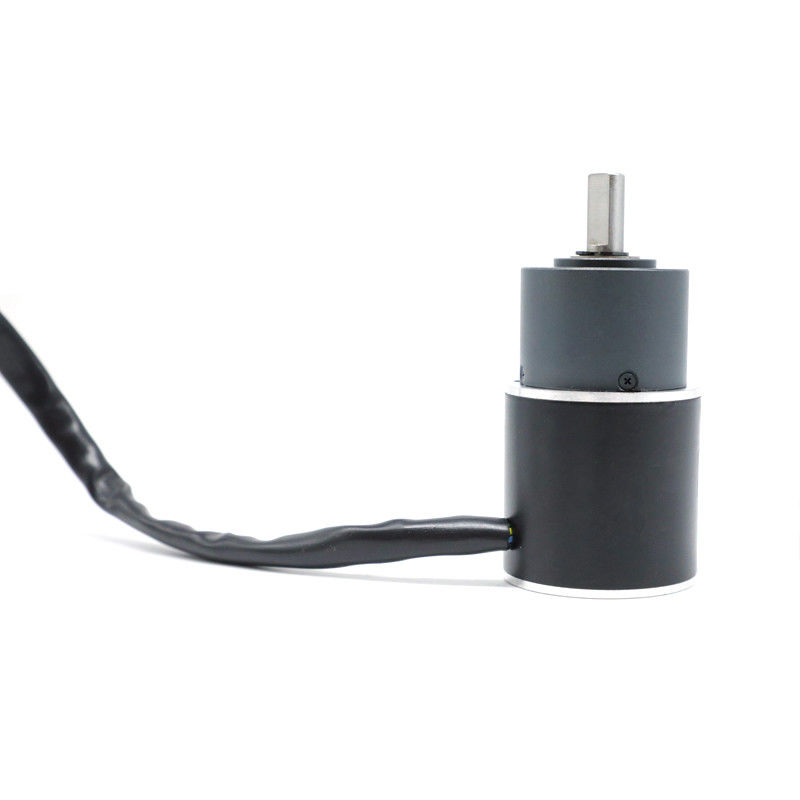

42BLY01A-002AG5 NEMA 17 motor brushless dengan planetary gearbox 700 RPM
42BLY01A motor denganGearbox planetary metalurgi serbuk 36mm, torsi keluaran keseluruhan adalah 0,16 Nm, kecepatan 700RPM, dan 12 W. jika Anda membutuhkan torsi yang lebih tinggi, Anda dapat memilih rasio reduksi yang lebih tinggi.Anda dapat memilih dari 3 tingkat rasio pengurangan, yang juga kami sebut jumlah kereta gigi.Rasio tahap pertama terdiri dari 1/4 dan 1/5.Tahap kedua memiliki rasio 1/16, 1/20, 1/25.Sedangkan tahap ketiga memiliki 1/53, 1/62, 1/76, 1/94, 1/117.Rasio reduksi yang lebih tinggi akan menghasilkan kecepatan yang lebih rendah dan torsi yang lebih tinggi.
Spesifikasi Listrik
| Bagian Motor | ||
| Model pembuatan | 42BLY01A-002AG5 | |
| Jumlah Fase | Tahap | 3 |
| Jumlah tiang | Polandia | 4 |
| Perlawanan Garis Ke Garis | OHMS | 5 |
| Tegangan Nominal | VDC | 24 |
| Tanpa Kecepatan Beban Load | RPM | 4800 |
| Tidak Ada Arus Beban | Ampere | 0,25 |
| Nilai Kecepatan | Rpm | 3500±200 |
| Nilai Torsi | Nm | 0,04 |
| Torsi Puncak | Nm | 0.12 |
| Konstanta Torsi | Nm/A | 0,043 |
| Kembali EMF konstanMF | V/kRPM | 4.4 |
| Panjang tubuh | mm | 42 |
| Bobot | Kg | 0,3 |
| SPESIFIKASI DENGAN PLANETARY GEAR | ||
| Dinilai Torsi | Nm | 0.16 |
| Nilai Kecepatan | Rpm | 700±10% |
| Nilai daya | W | 12 |
| PERBANDINGAN | 5:1 | |
*Produk dapat disesuaikan dengan permintaan khusus.
Diagram pengkabelan
| FUNGSI | WARNA | |
| +5V | MERAH | UL1007 26AWG |
| Aula A | KUNING | |
| HALLB | HIJAU | |
| HALLC | BIRU | |
| GND | HITAM | |
| FASE A | KUNING | UL3265 22AWG |
| FASE B | HIJAU | |
| FASE C | BIRU |
Dimensi Mekanik
Spesifikasi Listrik BAGIAN GEARBOX:
36mm Metalurgi serbuk
| Bahan perumahan | Bantalan pada keluaran | Beban radial (10mm dari flensa) N | Beban aksial poros (N) | Gaya tekan pas poros maks (N) | Putar poros radial (mm) | Putar dorong poros (mm) | Serangan balik tanpa beban (°) |
| Metalurgi serbuk | bantalan lengan | 120 | 80 | 500 | 0.03 | 0.1 | 1,5 |
| Rasio pengurangan | Torsi toleransi terukur (Nm) | Torsi toleransi sesaat maksimum (Nm) | Efisiensi% | Panjang (mm) | Berat (g) | Jumlah kereta gir |
| 1/4 | 0,3 | 1.0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2.5 | 7.5 | 65% | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
Tekan-pas
Perakitan Gearbox
