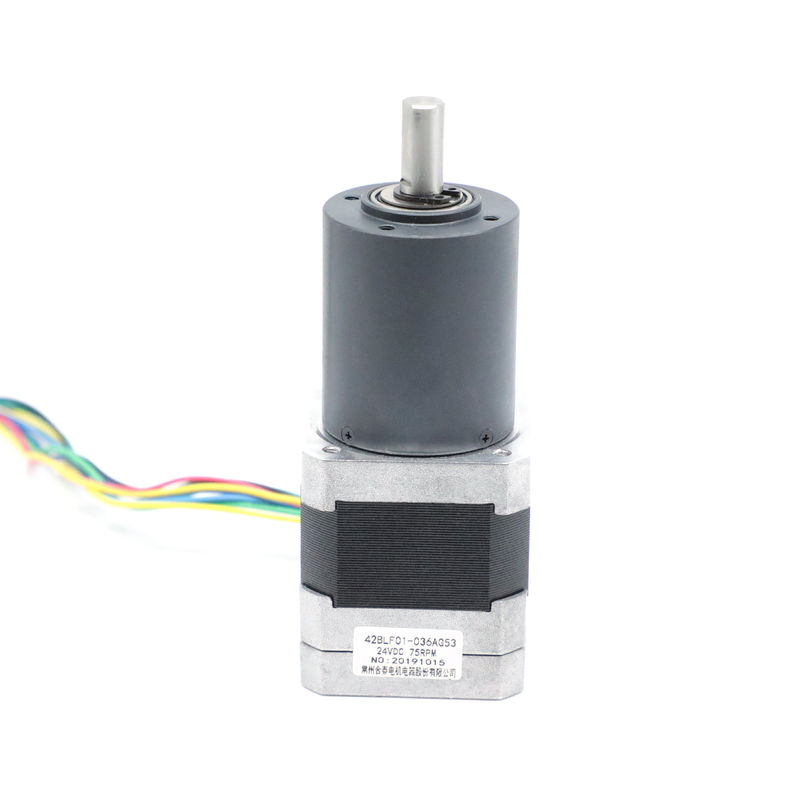

NEMA 17 Micro Gearbox Brushless Motor Dengan Peredam Kecepatan 75 RPM

NEMA 17 Micro Gearbox Brushless Motor Dengan Peredam Kecepatan 75 RPM

Nama Merek:	Hetai
Nomor Model:	42BLF01-036AG53
Jumlah Pesanan Minimum:	50
harga:	USD
Waktu Pengiriman:	28-31
Ketentuan Pembayaran:	L / C, D / P, T / T, Serikat Barat, MoneyGram

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE ROHS ISO

Nama Produk:

Motor gearbox tanpa sikat

Jenis berliku:

Bintang

Sudut efek hall:

120 ° Sudut listrik

Kelas Isolasi:

Suhu sekitar:

-20 ℃ ~ + 50 ℃

Resistensi isolasi:

100MΩ Min.500VC DC

Kekuatan dielektrik:

600VAC 1 menit

Nilai Kecepatan:

75 ± 10% RPM

Dinilai torsi:

2.17 NM

Tingkat perlindungan:

IP40

Kemasan rincian:

Karton dengan Kotak Busa Dalam, Pallet

Menyediakan kemampuan:

5000 PCS / bulan

Menyoroti:

Brushless Planetary Gear Motor

NEMA 17 Micro Gearbox Brushless Motor

Brushless Dc Planetary Gear Motor

Deskripsi produk

NEMA 17 motor brushless DC mikro dengan peredam kecepatan gearbox metalurgi bubuk 75 RPM

Model	Suhu Sekitar	Rasio Pengurangan	Bahan Perumahan Gearbox	Bantalan pada keluaran	Tegangan (V)	Daya (W)	Kecepatan (RPM)
42BLF01-023AG13	-20℃-50℃	13:1	Metalurgi serbuk	Laher	24	19	308
42BLF01-027AG16	-20℃-50℃	16: 1	Metalurgi serbuk	Laher	24	19	250
42BLF01-035AG25	-20℃-50℃	25:1	Metalurgi serbuk	Laher	24	17	160
42BLF01-036AG53	-20℃-50℃	53: 1	Metalurgi serbuk	Laher	24	17	75

Aplikasi Gearbox Planetary

Selain digunakan untuk transmisi di kendaraan, gearbox planet digunakan di berbagai industri untuk aplikasi yang berbeda.Mereka menawarkan presisi tinggi dan rasio torsi-ke-volume tinggi sehingga cocok untuk aplikasi yang melibatkan;meningkatkan torsi, mengurangi kecepatan, penentuan posisi yang tepat, dan mengendalikan mesin yang dapat direproduksi.

Spesifikasi Listrik:

		Model
Model pembuatan		42BLF01-036AG53
Jumlah Fase	Fase	3
Jumlah tiang	Polandia	8
Perlawanan Garis Ke Garis	OHMS	2.2
Tegangan Nominal	VDC	24
Tanpa Kecepatan Beban	RPM	5000±10%
Tidak Ada Arus Beban	Ampere	0,5
Nilai Kecepatan	Rpm	4000±10%
Nilai Saat Ini	A	0,5
Nilai Torsi	Nm	0,063
Nilai daya	W	26
Torsi Puncak	Nm	0,063
Arus Puncak	Ampere	0,5
Konstanta Torsi	Nm/A	0,046
Kembali EMF konstan	V/kRPM	4.8
Panjang tubuh	mm	47
Berat	Kg	0,30
SPESIFIKASI MOTOR DENGAN PLANETARY GEAR
DinilaiTorsi	Nm	2.17
Nilai Kecepatan	Rpm	75±10%
PERBANDINGAN		53: 1

*Produk dapat disesuaikan dengan permintaan khusus.

Diagram pengkabelan

FUNGSI	WARNA
+5V	MERAH	UL1007 26AWG
Aula A	KUNING
HALLB	HIJAU
HALLC	BIRU
GND	HITAM
FASE A	KUNING	UL3265 22AWG
FASE B	HIJAU
FASE C	BIRU

Dimensi Mekanik

NEMA 17 Micro Gearbox Brushless Motor Dengan Peredam Kecepatan 75 RPM 0

36mm Metalurgi serbuk

Bahan perumahan	Bantalan pada keluaran	Beban radial (10mm dari flensa) N	Beban aksial poros (N)	Gaya tekan pas poros maks (N)	Putar poros radial (mm)	Putar dorong poros (mm)	Serangan balik tanpa beban (°)
Metalurgi serbuk	bantalan lengan	120	80	500	0.03	0.1	1,5

Rasio pengurangan	Torsi toleransi terukur (Nm)	Torsi toleransi sesaat maksimum (Nm)	Efisiensi%	Panjang (mm)	Berat (g)	Jumlah kereta gir
1/4	0,3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Aplikasi termasuk

Penggerak roda

Lacak drive

konveyor

Slew drive

Penggerak kerek

Percampuran

Penggerak winch

Pompa

Injektor tabung koil

Auger & drive pengeboran

Penggerak kepala pemotong
