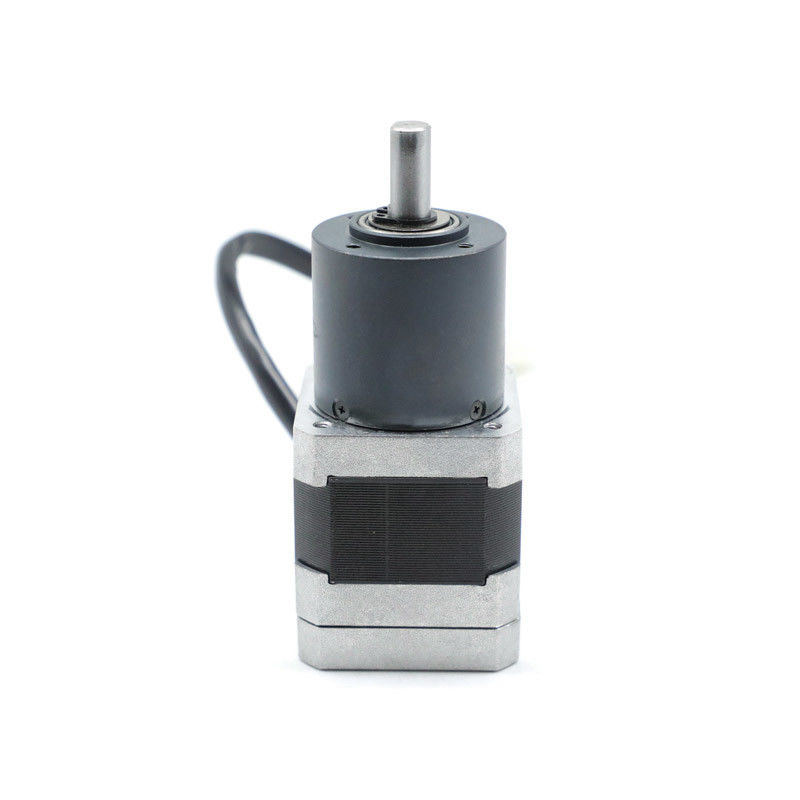

Motor Pengurangan Gigi Dc 24v NEMA 17 Motor Tanpa Sikat 36mm
Tempat asal | Cina |
---|---|
Nama merek | Hetai |
Sertifikasi | CE ROHS ISO |
Nomor model | 42BLF01-023AG13 |
Kuantitas min Order | 50 |
Harga | USD |
Kemasan rincian | Karton dengan Kotak Busa Dalam, Pallet |
Waktu pengiriman | 28-31 |
Syarat-syarat pembayaran | L / C, D / P, T / T, Serikat Barat, MoneyGram |
Menyediakan kemampuan | 5000 PCS / bulan |
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xNama Produk | Motor gearbox tanpa sikat | Jenis berliku | Bintang |
---|---|---|---|
Sudut efek hall | 120 ° Sudut listrik | Kelas Isolasi | B |
Suhu sekitar | -20 ℃ ~ + 50 ℃ | Resistensi isolasi | 100MΩ Min.500VC DC |
Kekuatan dielektrik | 600VAC 1 menit | Tingkat perlindungan | IP40 |
Dinilai torsi | 0,66 Nm | Rasio pengurangan | 1/13 |
Cahaya Tinggi | Motor reduksi gigi dc 24 volt,nema 17 24vdc 36mm,NEMA 17 Motor Brushless 36mm |
42BLF01-023AG13 NEMA 17 dc micro brushless motor reduksi gearbox 36mm
Model | Rasio Pengurangan | Bahan Perumahan Gearbox | Bantalan pada keluaran | Tegangan (V) | Daya (W) | Kecepatan (RPM) |
42BLF01-023AG13 | 13:1 | Metalurgi serbuk | Laher | 24 | 19 | 308 |
42BLF01-027AG16 | 16: 1 | Metalurgi serbuk | Laher | 24 | 19 | 250 |
42BLF01-035AG25 | 25:1 | Metalurgi serbuk | Laher | 24 | 17 | 160 |
42BLF01-036AG53 | 53: 1 | Metalurgi serbuk | Laher | 24 | 17 | 75 |
Spesifikasi Listrik:
Model | ||
Model pembuatan | 42BLF01-023AG13 | |
Jumlah Fase | Tahap | 3 |
Jumlah tiang | Polandia | 8 |
Perlawanan Garis Ke Garis | OHMS | 2.2 |
Tegangan Nominal | VDC | 24 |
Tanpa Kecepatan Beban Load | RPM | 5000±10% |
Tidak Ada Arus Beban | Ampere | 0,5 |
Nilai Kecepatan | Rpm | 4000±10% |
Nilai Saat Ini | SEBUAH | 0,5 |
Nilai Torsi | Nm | 0,063 |
Nilai daya | W | 25 |
Torsi Puncak | Nm | 0,189 |
Arus Puncak | Ampere | 1.5 |
Konstanta Torsi | Nm/A | 0,042 |
Kembali EMF konstanMF | V/kRPM | 4.4 |
Panjang tubuh | mm | 47 |
Bobot | Kg | 0,30 |
SPESIFIKASI MOTOR DENGAN PLANETARY GEAR | ||
Nilai Torsi | Nm | 0,66 |
Nilai Kecepatan | Rpm | 307 |
PERBANDINGAN | 13:1 |
*Produk dapat disesuaikan dengan permintaan khusus.
Diagram pengkabelan
FUNGSI | WARNA | |
+5V | MERAH | UL1007 26AWG |
Aula A | KUNING | |
HALLB | HIJAU | |
HALLC | BIRU | |
GND | HITAM | |
FASE A | KUNING | UL3265 22AWG |
FASE B | HIJAU | |
FASE C | BIRU |
Dimensi Mekanik
36mm Metalurgi serbuk
Bahan perumahan | Bantalan pada keluaran | Beban radial (10mm dari flensa) N | Beban aksial poros (N) | Gaya tekan pas poros maks (N) | Putar poros radial (mm) | Putar dorong poros (mm) | Serangan balik tanpa beban (°) |
Metalurgi serbuk | bantalan lengan | 120 | 80 | 500 | 0.03 | 0.1 | 1,5 |
Rasio pengurangan | Torsi toleransi terukur (Nm) | Torsi toleransi sesaat maksimum (Nm) | Efisiensi% | Panjang (mm) | Berat (g) | Jumlah kereta gir |
1/4 | 0,3 | 1.0 | 81% | 24.8 | 145 | 1 |
1/5 | ||||||
1/16 | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
1/20 | ||||||
1/25 | ||||||
1/53 | 2.5 | 7.5 | 65% | 41.9 | 213 | 3 |
1/62 | ||||||
1/76 | ||||||
1/94 | ||||||
1/117 |
Planetary Gearbox Menjamin Sistem Transmisi Daya yang Fleksibel & Andal
Gearbox ini menyediakan berbagai daya dan rasio, yang menjadikannya pilihan sempurna untuk sebagian besar aplikasi di banyak industri.
