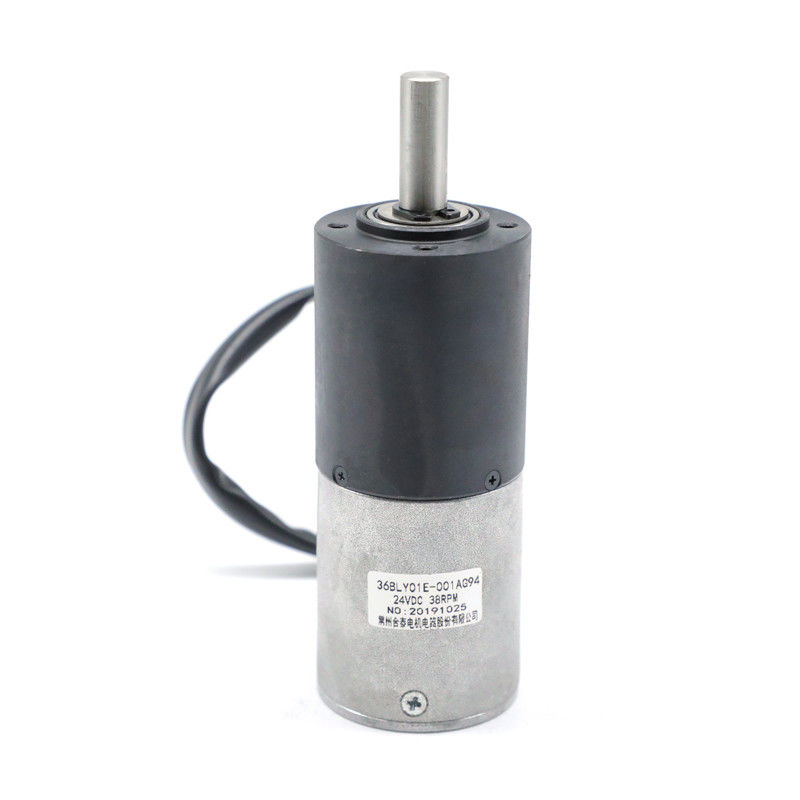

Motor Brushless Gearbox Kecil NEMA 14 24v 36mm 2 Nm
| Tempat asal | Cina |
|---|---|
| Nama merek | Hetai |
| Sertifikasi | CE ROHS ISO |
| Nomor model | 36BLY01E-001AG94 |
| Kuantitas min Order | 50 |
| Harga | USD |
| Kemasan rincian | Karton dengan Kotak Busa Dalam, Pallet |
| Waktu pengiriman | 28-31 |
| Syarat-syarat pembayaran | L / C, D / P, T / T, Serikat Barat, MoneyGram |
| Menyediakan kemampuan | 5000 PCS / bulan |
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama Produk | Motor gearbox tanpa sikat | Jenis berliku | Bintang |
|---|---|---|---|
| Sudut efek hall | 120 ° Sudut listrik | Kelas Isolasi | B |
| Suhu sekitar | -20 ℃ ~ + 50 ℃ | Resistensi isolasi | 100MΩ Min.500VC DC |
| Kekuatan dielektrik | 600VAC 1 menit | Tingkat perlindungan | IP40 |
| Rasio Pendidikan Ulang | 1 Manufaktur94 | Torsi toleransi terukur | 2,5 Nm |
| Cahaya Tinggi | NEMA 14 24v,nema 14 36mm,Planetary Gearbox Untuk Motor Tanpa Sikat |
||
Deskripsi Produk
36BLY01E-001AG94 NEMA 14 planetary gearbox motor ukuran kecil 2 Nm efisiensi tinggi
36BLY01E-001AG94 menggunakan apgearbox metalurgi owder.Torsi pengenal motor 36BLY01E adalah 0,03NM, dipasang dengan rasio reduksi gearbox 1:94, torsi dapat mencapai 2 NM.Sedangkan kecepatan 3500 rpm direduksi menjadi 38 rpm.Itu juga bisa cocok dengan rasio reduksi lainnya:
Tahap 1
1/4, 1/5
Tahap 2
1/16, 1/20, 1/25
Tahap 3
1/53, 1/62, 1/76, 1/94, 1/117
Silakan gulir ke bawah untuk melihat detail lebih lanjut tentang gearbox
Spesifikasi Kelistrikan:
| Model | ||
| Model Pembuatan | 36BLY01E-001AG94 | |
| Jumlah Fase | Tahap | 3 |
| Jumlah Polandia | Polandia | ４ |
| Garis Ke Garis Perlawanan | OHMS | 6.4 |
| Tegangan Nominal | VDC | 24 |
| Tidak Ada Kecepatan Beban | RPM | 4800 |
| Tidak Ada Beban Saat Ini | Amp | 0.32 |
| Kecepatan Terukur | Rpm | 3500 ± 200 |
| Nilai Saat Ini | SEBUAH | 0.32 |
| Torsi dinilai | Nm | 0,03 |
| Nilai daya | W | 11 |
| Torsi Puncak | Nm | 0,09 |
| Torsi Konstan | Nm / A | 0,015 |
| Kembali ke konstanta EMF | V / kRPM | 1.6 |
| Panjang tubuh | mm | 42 |
| Bobot | Kg | 0.16 |
| SPESIFIKASI MOTOR DENGAN GEAR PLANETER | ||
| Dinilai Torsi | Nm | 2 |
| Kecepatan Terukur | Rpm | 38 |
| PERBANDINGAN | 94: 1 | |
* Produk dapat disesuaikan dengan permintaan khusus.
Diagram pengkabelan
| FUNGSI | WARNA | |
| + 5V | MERAH |
UL1332 26AWG
|
| HALL A | BIRU | |
| HALL B | HIJAU | |
| HALL C | PUTIH | |
| GND | HITAM | |
| TAHAP A | COKELAT | |
| TAHAP B | KUNING | |
| TAHAP C | JERUK |
Dimensi Mekanis
GEARBOX PART Electrical Spesifikasi:
36 mm Metalurgi serbuk
| Bahan perumahan | Bantalan pada keluaran | Beban radial (10mm dari flensa) N | Beban aksial poros (N) | Gaya pas tekan poros maks (N) | Putar poros radial (mm) | Putar dorong poros (mm) | Serangan balik tanpa beban (°) |
| Metalurgi serbuk | bantalan lengan | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Rasio pengurangan | Torsi toleransi terukur (Nm) | Torsi toleransi sesaat maks (Nm) | Efisiensi% | Panjang (mm) | Berat (g) | Jumlah kereta roda gigi |
| 1/4 | 0.3 | 1.0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2.5 | 7.5 | 65% | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
Bagaimana Cara Kerja Planetary Gearbox?
Penyelarasan roda gigi dapat dibandingkan dengan tata surya kita di mana planet-planet berputar mengelilingi matahari, oleh karena itu dinamakan “Planetary Gearbox”.
Di tengah planetary gearbox, terdapat roda gigi “matahari” –juga dikenal sebagai roda gigi pusat.Ini sering kali merupakan roda gigi masukan.Di sekeliling bagian luar, ada 2 atau lebih roda gigi "planet" - atau roda gigi luar.Di sekeliling roda gigi planet terdapat roda gigi cincin yang menyatukan formasi.Roda gigi planet dihubungkan oleh pembawa yang pada gilirannya terhubung ke poros keluaran.
