Nama Merek: | HeTai |
Nomor Model: | 57BL |
Jumlah Pesanan Minimum: | 50 |
harga: | USD |
Waktu Pengiriman: | 25 hari |
Ketentuan Pembayaran: | L / C, D / P, T / T, Serikat Barat, MoneyGram |

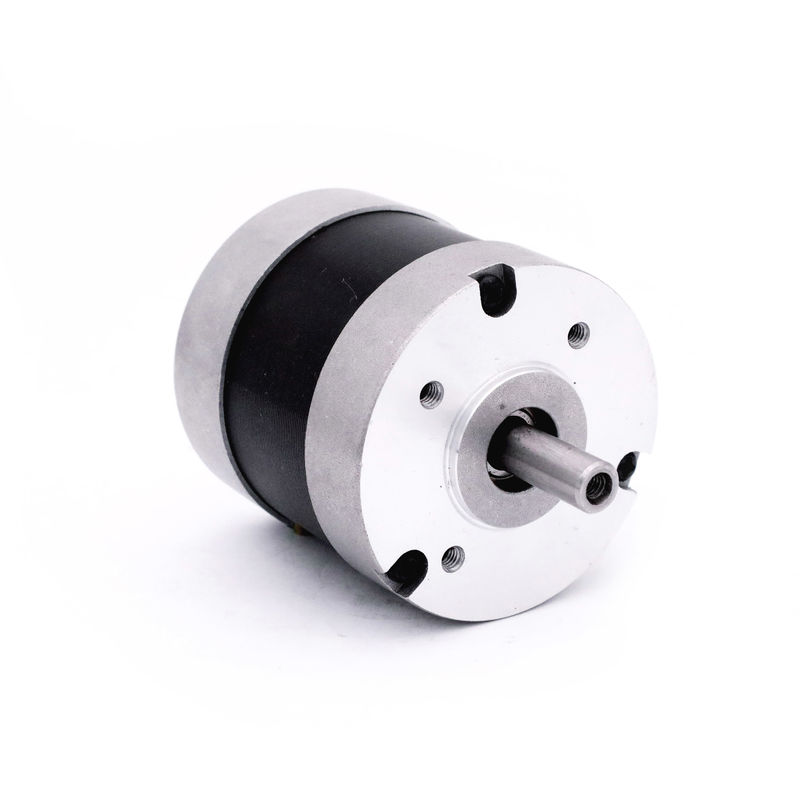

57BL 138W mikro 1.32NM CE ROHS kustomisasi ISO motor bldc tanpa sikat
Seri 57BL adalah jenis motor BLDC dengan bodi silinder.Kecepatannya berkisar antara 2500 rpm-3000rpm, dan torsi terukur dari 0,057 hingga 0,44 NM.
Nama Produk | Motor DC Tanpa Sikat | Jenis Berliku | Bintang |
---|---|---|---|
Sudut Efek Hall | Sudut Listrik 120° | Kelas isolasi | B |
Tingkat IP | IP40 | Ketahanan Isolasi | 100MΩ Min.500VC DC |
Kekuatan Dielektrik | 600VAC 1 Menit | Suhu Sekitar | -20 ℃ ~ + 50 ℃ |
Kekuatan Radial Maks | 75N (10mm Dari Flensa Depan) | Gaya Aksial Maks | 15N |
Spesifikasi Listrik:
Model | Model | Model | Model | Model | Model | ||
Spesifikasi | Satuan | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
Jumlah Fase | Fase | 3 | 3 | 3 | 3 | 3 | 3 |
Jumlah Tiang | Polandia | 4 | 4 | 4 | 4 | 4 | 4 |
Nilai Tegangan | VDC | 24 | 24 | 24 | 24 | 24 | 24 |
Kecepatan Dinilai | Rpm | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
Dinilai Saat Ini | A | 0,77 | 1.87 | 3.17 | 3.67 | 5.33 | 7.00 |
Torsi Dinilai | Nm | 0,057 | 0,11 | 0,18 | 0,22 | 0,33 | 0,44 |
Nilai daya | W | 15 | 34.5 | 56 | 69 | 104 | 138 |
Torsi Puncak | Nm | 0,17 | 0,33 | 0,54 | 0,66 | 0,99 | 1.32 |
Arus Puncak | Amp | 2.3 | 5.6 | 9.5 | 11 | 16 | 21 |
Konstanta Torsi | Nm/A | 0,074 | 0,059 | 0,057 | 0,060 | 0,062 | 0,063 |
Kembali EMF konstan | V/kRPM | 7.75 | 6.2 | 5.9 | 6.3 | 6.5 | 6.6 |
Panjang tubuh | mm | 41.5 | 46.5 | 56.5 | 66.5 | 86.5 | 106.5 |
Berat | Kg | 0,35 | 0,44 | 0,56 | 0,67 | 0,95 | 1.18 |
* Produk dapat disesuaikan dengan permintaan khusus.
Diagram pengkabelan
FUNGSI | WARNA | ||
+5V | MERAH | UL1007 26AWG | |
Aula A | KUNING | ||
HALB | HIJAU | ||
HALC | BIRU | ||
GND | HITAM | ||
FASE A | KUNING | UL1015 20AWG | |
FASE B | HIJAU | ||
FASE C | BIRU |
Dimensi Mekanis
Berdasarkan semua keunggulan ini, perusahaan kami mengkhususkan diri dalam memproduksi motor penggerak hibrida, motor DC brushless, motor servo, motor gearbox, dan sebagainya.Produk diterapkan dalam robot, mesin pengepakan, mesin tekstil, instrumen medis, mesin cetak, peralatan logistik cerdas... Hetai juga mengirimkan produknya ke Amerika Serikat, Eropa, Asia Tenggara, dan seluruh China.
Motor BLDC mengambil keuntungan dari tipe motor AC, DC dan Universal dan menggabungkannya menjadi satu kesatuan.Ini memiliki masa pakai yang lama, perawatan yang rendah, operasi yang tenang, dan kemampuan kecepatan variabel dari motor AC;torsi awal yang tinggi dan kurva kecepatan-torsi linier dari motor DC;dan seperti motor AC & DC, ini bekerja dengan baik dengan kotak roda gigi.Motor DC tanpa sikat memiliki densitas daya yang tinggi, nomor dua setelah motor Universal, dan memiliki peringkat efisiensi terbaik 65 hingga 80%.
