Motor Tanpa Sikat Gearbox
Created with Pixso. Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG15

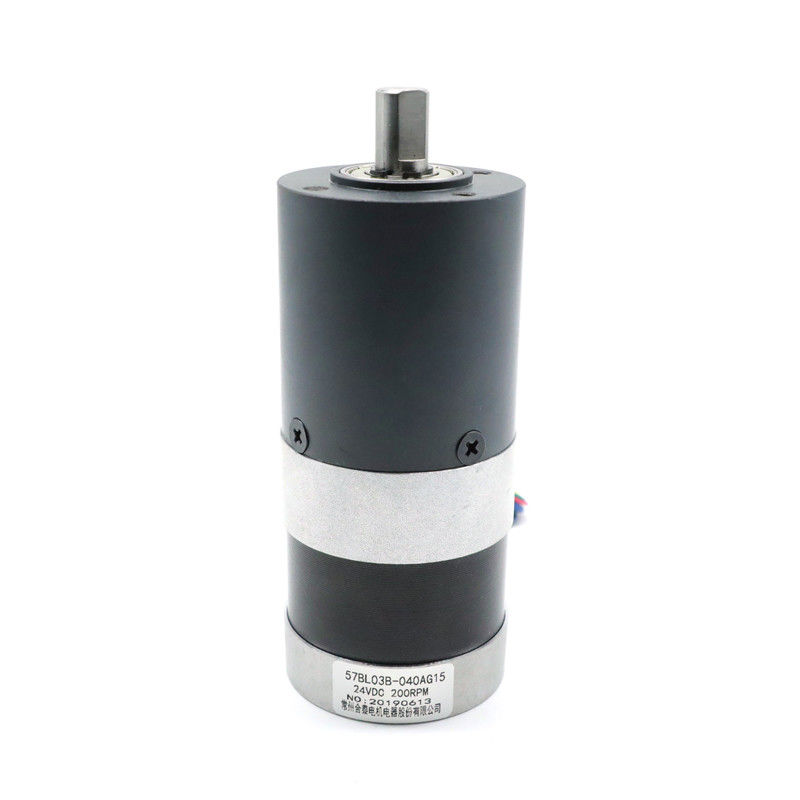

Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG15

Nama Merek: Hetai
Nomor Model: 57BL03B-040AG 15
Jumlah Pesanan Minimum: 50
harga: USD
Waktu Pengiriman: 28-31
Ketentuan Pembayaran: L / C, D / P, T / T, Serikat Barat, MoneyGram
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
CE ROHS ISO
Nama Produk:
Motor gearbox tanpa sikat
Jenis berliku:
Bintang
Sudut efek hall:
120 ° Sudut listrik
Kelas Isolasi:
B
Suhu sekitar:
-20 ℃ ~ + 50 ℃
Resistensi isolasi:
100MΩ Min.500VC DC
Kekuatan dielektrik:
600VAC 1 menit
Tingkat perlindungan:
IP40
Torsi toleransi terukur:
8 Nm
Jumlah kereta roda gigi:
2
Kemasan rincian:
Karton dengan Kotak Busa Dalam, Pallet
Menyediakan kemampuan:
5000 PCS / bulan
Menyoroti:

57BL03B Bldc Brushless Dc Motor Nema 23

,

Nema 23 Planetary Gearbox 57BL03B

,

57BL03B Nema 23 Planetary Gearbox

Deskripsi produk

57BL03B-040AG15 NEMA 23 kebisingan rendah 2 Nm planetary gearbox motor brushless

Model Suhu Sekitar Rasio Pengurangan Bahan Perumahan Gearbox Bantalan pada keluaran
57BL03B-039AG6 -20℃-50℃ 6:1 Metalurgi serbuk Laher
57BL03B-040AG15 -20℃-50℃ 15: 1 Metalurgi serbuk Laher
57BL03B-041AG26 -20℃-50℃ 26: 1 Metalurgi serbuk Laher



Spesifikasi Listrik

    Model
Model pembuatan 57BL03B-040AG15
Jumlah Fase Tahap 3
Jumlah tiang Polandia 4
Perlawanan Garis Ke Garis OHMS 0.8
Tegangan Nominal VDC 24
Tanpa Kecepatan Beban Load RPM 4000
Tidak Ada Arus Beban Ampere 0.6
Nilai Kecepatan Rpm 3000±200
Nilai Saat Ini SEBUAH 0.6
Nilai Torsi Nm 0.18
Nilai daya W 57
Torsi Puncak Nm 0,54
Konstanta Torsi Nm/A 0,057
Kembali EMF konstanMF V/kRPM 5.9
Panjang tubuh mm 56,5
Bobot Kg 0,56
SPESIFIKASI MOTOR DENGAN PLANETARY GEAR
Dinilai Torsi Nm 1.9
Nilai Kecepatan Rpm 200±10%
PERBANDINGAN   15: 1



*Produk dapat disesuaikan dengan permintaan khusus.



Diagram pengkabelan



FUNGSI WARNA
+5V MERAH UL1007 26AWG




Aula A KUNING
HALLB HIJAU
HALLC BIRU
GND HITAM
FASE A KUNING UL1015 22AWG


FASE B HIJAU
FASE C BIRU



Dimensi Mekanik

Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG15 0



Diameter luar 56mm Metalurgi serbuk



Bahan perumahan Bantalan pada keluaran Beban radial (10mm dari flensa) N Beban aksial poros (N) Gaya tekan pas poros maks (N) Putar poros radial (mm) Putar dorong poros (mm) Serangan balik tanpa beban (°)
Metalurgi serbuk bantalan lengan 450 200 1000 0.03 0.1 1,5



Rasio pengurangan Torsi toleransi terukur (Nm) Torsi toleransi sesaat maksimum (Nm) Efisiensi%

Panjangnya

L

(mm)

Berat (g) Jumlah kereta gir
1/4 2.0 6.0 81% 41.3 491 1
1/6
1/15 8.0 25 72% 59.6 700 2
1/18
1/26
1/47 16

50



72% 59.6 700 2
1/66



Dimensi Mekanik



Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG15 1



Roda gigi planet sedikit mahal dibandingkan dengan roda gigi tradisional.Namun, mereka menjamin ROI yang tinggi.

Desainnya cukup rumit, mereka efisien dan tetap mudah dirawat.

Dari sini, Anda dapat melihat bahwa planetary gearbox memiliki banyak keunggulan.
